Mechanické kotva - hmoždinky. Snadná a rychlá montáž
HUD1/2/L
HRD
Chemické kotvy - pro největší zatížení
HIT1 / HIT-MM PLUS
HY-170
HY-270
Plastové hmoždinky
Z dlouhé škály hmoždinek, které jsou použitelné do dutinových cihel, lze doporučit tu s názvem DuoPower. Vyrábí se v průměrech (vrtání) 5, 6, 8, 10, 12 a 14 mm. Kombinace materiálů a geometrie obou částí umožňuje hmoždince aktivovat se způsobem, který je pro kotevní podklad nejvhodnější – buď se zauzluje, roztáhne nebo složí. Pro zvýšení nosnosti ve svisle děrovaném zdivu se vybrané průměry vyrábějí v prodloužených variantách: 6x50, 8x65 a 10x80 mm.
Do každé hmoždinky lze použít vruty průměru v určitém intervalu, ale pro dosažení maximální nosnosti by měl být průměr vrutu jen o 2 mm menší než nominální průměr hmoždinky (např. vrut 6 mm do DuoPower 8 mm).

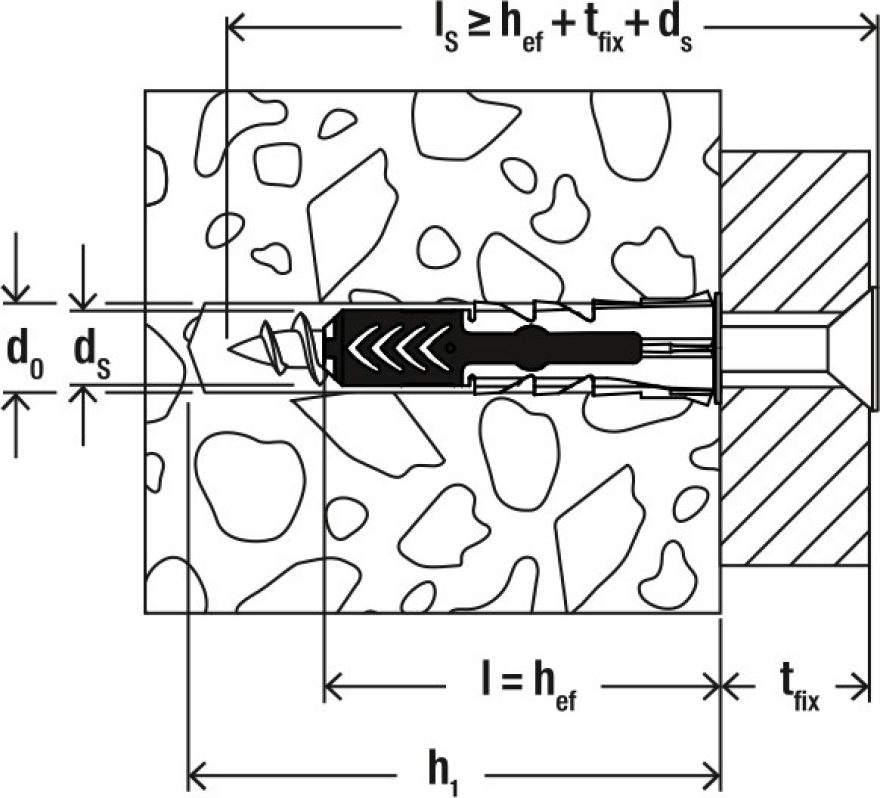

Minimální nutná délka vrutu se snadno vypočítá vzorcem: tloušťka upevňovaného předmětu + délka hmoždinky + 1 x průměr vrutu.
DuoPower lze použít pro předsazenou i průvlečnou montáž. Je vhodná k upevnění lehkých zařizovacích či dekoračních předmětů, skříněk, držáků, věšáků a podobně. Doporučená maximální únosnost v tahu je uvedena v tabulce 4.4.1.
Dostupné varianty: 5x25, 6x30, 6x50, 8x40, 8x65, 10x50, 10x80, 12x60 a 14x70. Použití: hmoždinku lze zatížit statickým tahem nebo smykem nebo šikmým tahem v jakémkoliv úhlu.
Rámová kotva SXRL
Nejvýznamnější výhody rámové kotvy SXRL jsou dvě: dodává se v předmontovaném stavu, tzn. že šroub je pevně umístěný v plastovém těle kotvy a připravený k montáži. Druhou výhodou je samotný bezpečnostní šroub. Kotvy s označením -FUS jsou určeny zejména pro kovové konstrukce (hlava šroubu je šestihranná s podložkou) a s označením -T pro dřevěné konstrukce (se zápustnou hlavou). Ve srovnání s vrutem do dřeva, který se používá s běžnými hmoždinkami, má podstatně silnější průřez a dosahuje tak vyšší nosnosti ve všech směrech zatížení i v ohybu. Jistota použitého šroubu umožňuje výrobci stanovit pro kotvu charakteristickou nosnost v různých typech kotevního podkladu a usnadnit tím návrh kotvení. Tyto hodnoty jsou uvedeny v ETA certifikátu, což je veřejný dokument dostupný v plném znění na internetových stránkách výrobce. Případně doporučená maximální únosnost v tahu je uvedena v tabulce 4.4.1.

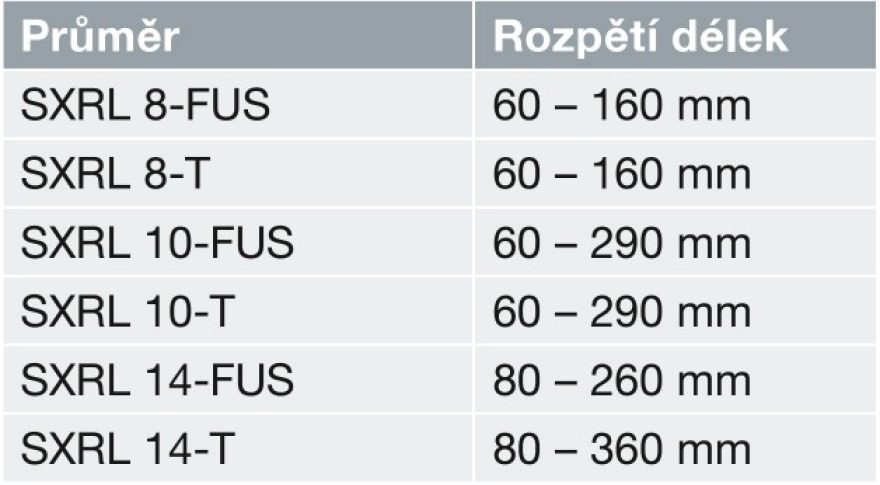

Varianta šroubu se šestihrannou hlavou je vhodná k upevnění kovových konstrukcí, varianta se zapuštěnou hlavou je určená k upevnění dřevěných prvků. Typickým použitím SXRL 8 je upevnění nenosných prvků jako jsou závěsné skříňky, rošty lehkých obkladových materiálů, upevnění zařizovacích předmětů s hmotností cca 25 kg (v závislosti na použitém zdivu). SXRL 10 je hospodárným způsobem upevnění roštů pro fasády z dřevěného obkladu a SXRL 14 FUS se hodí k upevnění velkých statických zatížení, např. bojlerů. SXRL 14 T se například využívá při kotvení nosných tesařských prvků či zateplené fasády s těžkým kamenným obkladem.
Upevnění okenních a dveřních rámů
K přímému upevnění okenních a dveřních rámů bez ocelových L kotev jsou výjimečně vhodné okenní šrouby (tzv. turbošrouby) FFS se zápustnou hlavou a FFSZ s válcovou hlavou. Závit speciálně zakaleného šroubu je vybavený ostrými zuby, které se zaříznou do kotevního podkladu. Šroub se totiž používá bez hmoždinky. K vrtání otvoru pro šroub se používá vrták průměru 6 mm a délka šroubu se volí tak, aby hloubka zašroubování v děrované cihle byla alespoň 60 mm. Doporučená maximální únosnost v tahu je uvedena v tabulce 4.4.1. Šroub má průměr 7,5 mm a škála délek začíná na 42 mm a končí s 302 mm. Kratší šrouby jsou odstupňované po 10 mm, delší po 20 až 30 mm.

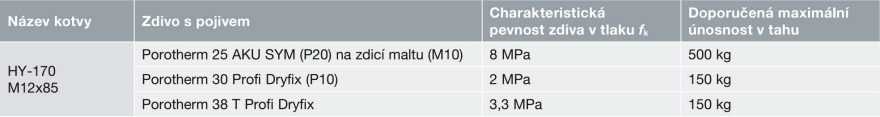

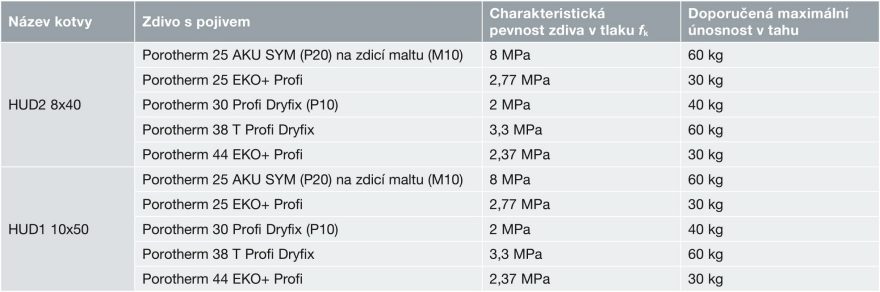

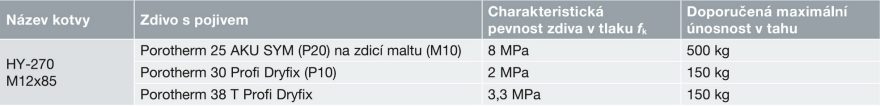

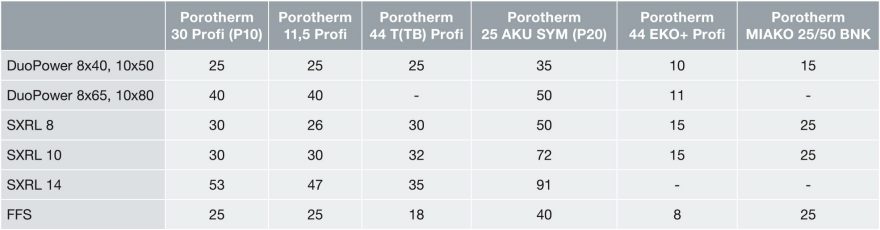

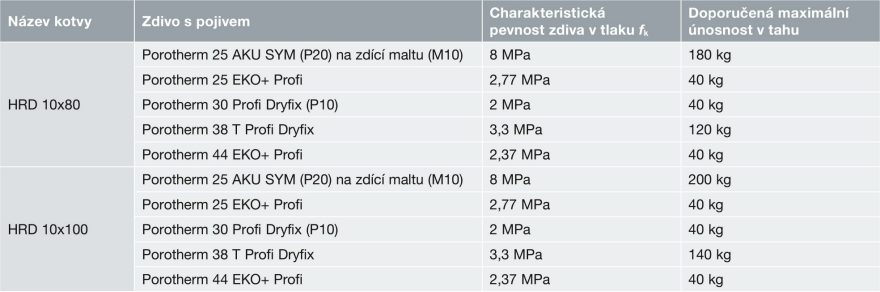

Doporučená maximální únosnost v tahu mechanických kotev fischer v kg
Poznámka: Pro kotvení hmotnějších předmětu jakou jsou technická zařízení, případně elektronická zařízení apod., doporučujeme pro kotvení do cihel Porotherm 44 EKO+ Profi použít chemickou injektážní maltu se sítkem.
Kotvení chemickou injektážní maltou
Vůbec nejvyšší nosnosti a spolehlivosti kotevního bodu ve svisle děrovaném zdivu lze dosáhnout pomocí chemických kotev s patřičným příslušenstvím. Vytvrzená chemická malta v dutinách vyplní nejbližší okolí kotevního šroubu a brání jeho vytažení ze zdiva. Říká se tomu „tvarový zámek“.
Z toho je zřejmé, že nosnost roste s hloubkou vlepení a pevností cihly. Jako v jiných případech je velmi důležité vrtat otvor bez příklepu. Nezbytným příslušenstvím je plastové nebo kovové sítko. Plastová se vyrábějí v následujících průměrech a délkách:
Průměr sítka označuje zároveň průměr vrtání. Hloubka vrtání je pak o 5 – 10 mm větší, než je délka sítka. Plastová sítka mají předem určenou kotevní hloubku a návrh lze provádět s pomocí ETA certifikátu nebo nosností garantovaných výrobcem, které se pohybují od 340 N do 1140 N.
Při vyšším zatížení se nabízejí kovová sítka v průměrech 12, 16, 22 a 30 mm, všechny v délkách 1 m. Z metrového kusu se snadno oddělí potřebná část; vyšší hloubkou se zvýší tahová nosnost, kterou je ovšem zapotřebí ověřit zkouškou. Tu provádí technická podpora výrobce na základě požadavku zadaného přes internetové stránky.
Do obou typů sítek se používá buď kotevní šroub výrobce FIS A nebo G. Z hlediska spolehlivosti nic neodporuje použití ani běžné závitové tyče, je ovšem nutné kompenzovat případnou ztrátu protikorozní povrchové vrstvy.
K popsanému způsobu kotvení jsou schválené tyto chemické malty: FIS VL, FIS V Zero a FIS V Plus. Jejich výhodou je všestrannost: jsou použitelné do všech běžných stavebních materiálů, ke všem typickým montážím. Všechny chemické malty fungují na principu smísení dvou složek – pryskyřice a tvrdidla a k vytvrdnutí potřebují čas. Při běžné teplotě mezi 20 a 30 °C se na vytvrzení čeká 30 – 45 minut a tato doba se s nižší teplotou prodlužuje. Pro montáž při teplotách kolem 0 °C jsou vhodné varianty HIGHSPEED s urychlovačem vytvrzování.
Díky nosnosti a spolehlivosti lze chemické kotvy směle použít pro konstrukční kotvení. Statik a přípravář jistě ocení možnost navrhnout kotvení v počítačovém programu. Jmenuje se C-FIX a je součástí množiny návrhových modulů FIXPERIENCE. Výrobce ho nabízí volně ke stažení na svých internetových stránkách a k licencovanému používání zdarma po uživatelově registraci.

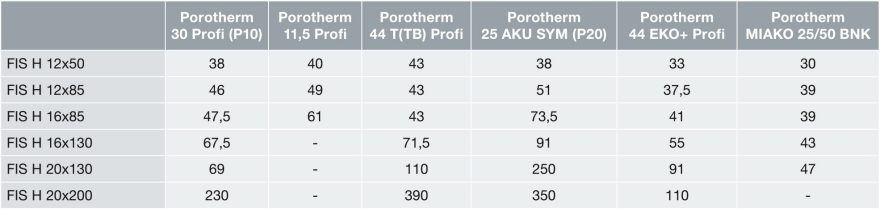

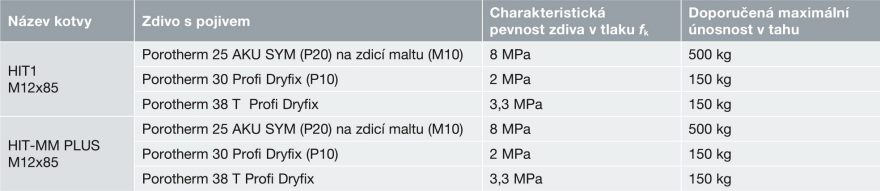

Doporučená maximální únosnost v tahu chemických injektážních malt se sítkem fischer v kg
Upevňování fasádní izolace
K upevňování izolačních desek se používají talířové hmoždinky a ty se dělí do dvou základních skupin podle způsobu montáže na natloukací a šroubovací. K upevňování do křehkého a děrovaného zdiva je radno používat šroubovací s označením TermoZ CS II.
Hmoždinka je vybavena kovovým šroubem s plastovým nálitkem pro snížení bodového prostupu tepla. TermoZ CS II se vyznačuje výjimečně vysokou nosností a s přípravkem CS se montáž provádí rychle a bez polétavých nečistot. Jako v ostatních případech kotvení do svisle děrovaného cihelného zdiva je bezpodmínečně nutné vrtat otvor pro hmoždinku pouze rotačním vrtáním bez příklepu. Skvělým nástrojem k tomu účelu je vrták Pointer M. V drtivé většině případů stačí, když se desky kotví v počtu 6 ks/m2.
