Modulová koordinace

Modulová koordinace

Stavby z kompletního cihlového systému Porotherm se nejlépe navrhují v půdorysném výškovém modulu 250 mm. Aby bylo možné správně řešit detaily napojení jednotlivých konstrukcí (roh a kout stěn, okna nebo dveře ve vnější stěně, stěny a stropy, apod.), vyrábějí se též doplňkové tvary cihel – koncové celé, koncové poloviční, rohové, věncovky a další. Rozměry těchto doplňkových cihel jsou přizpůsobeny účelu jejich použití.

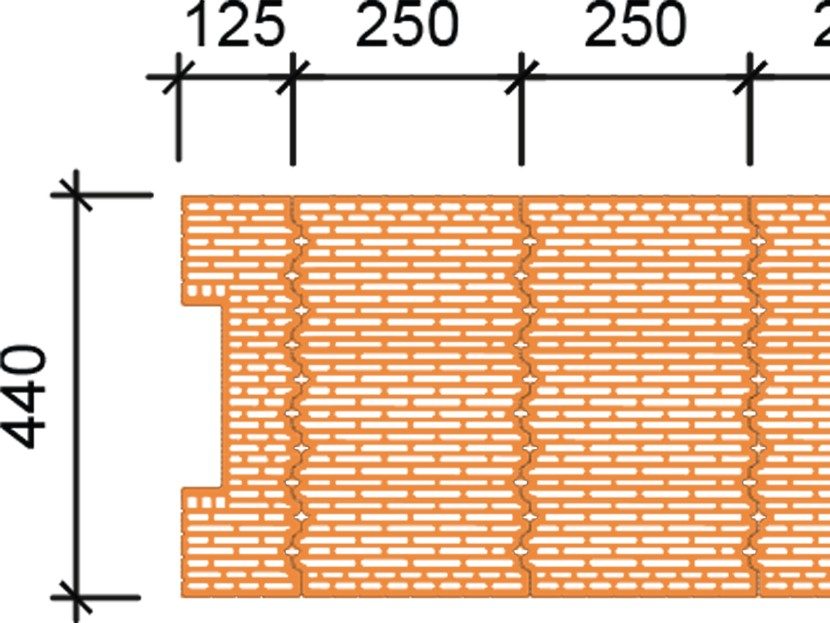

Půdorysný modul

Modulová koordinace

Cihly Porotherm mají ve směru délky stěny skladebné rozměry odpovídající násobku délkového modulu 125 mm. Stěny objektů se proto navrhují nejlépe v půdorysném modulu 250 mm (125 mm).

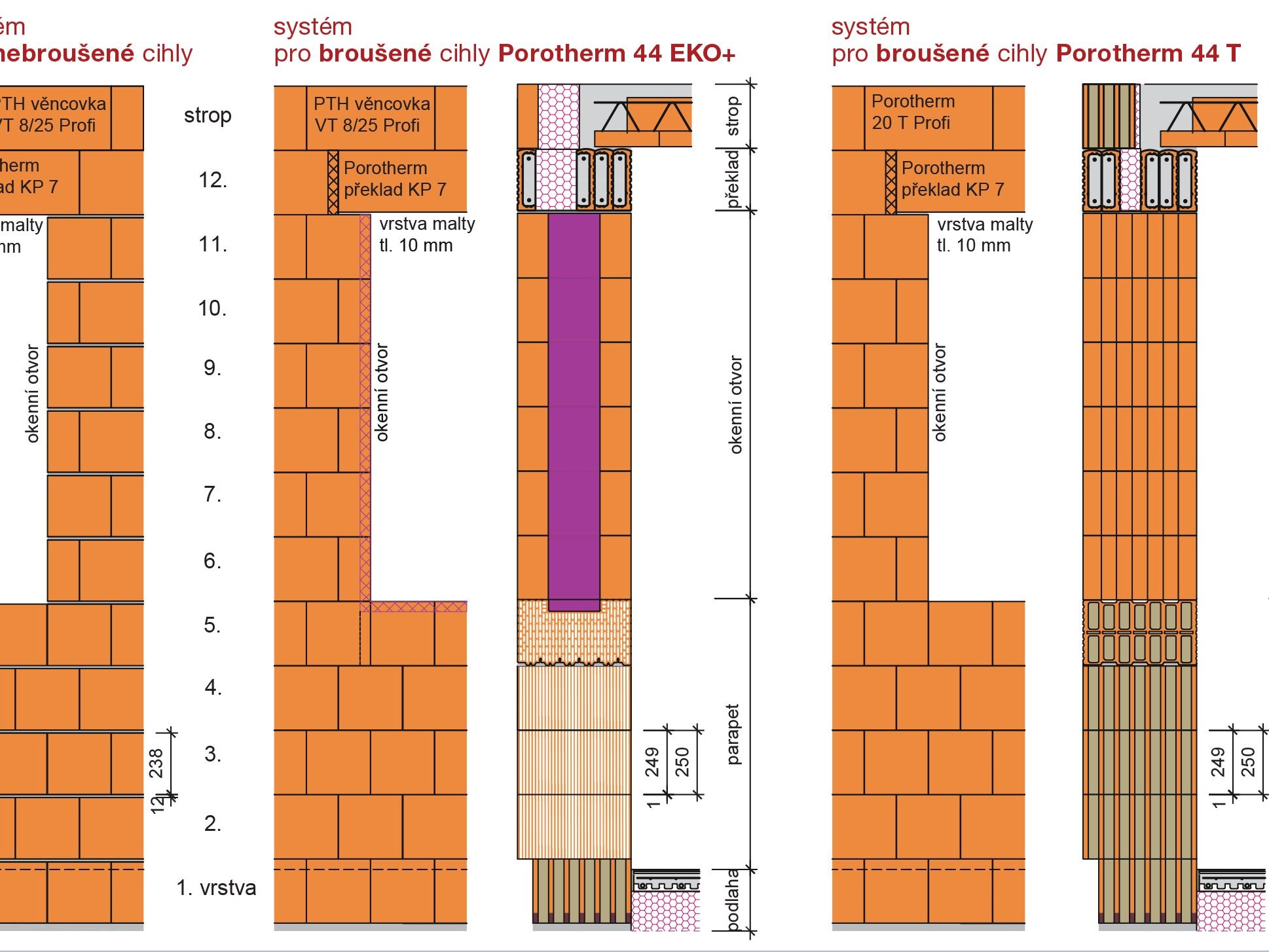

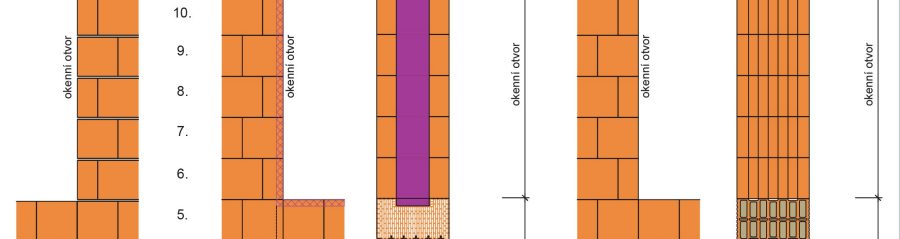

Výškový modul

Modulová koordinace

Cihly Porotherm jsou vysoké 238 mm. Cihly s výškou 238 mm se vyzdívají na ložné spáry průměrné tloušťky 12 mm tak, že dohromady tvoří vrstvy zdiva o modulové výšce 250 mm.
