Překlady Porotherm KP Vario UNI
Jsou praktickým řešením pro instalaci rolet či žaluzií, které můžete provést již v průběhu stavby. Samotná instalace stínicí techniky však nemusí být provedena ihned. Níže jsou uvedeny řešení pro různé typy obvodového zdiva Porotherm.
Porotherm 50 EKO+ Profi
Nadpraží okna / dveří s překladem KP Vario UNI 1000 až 1750 mm, strop tl. 250 mm

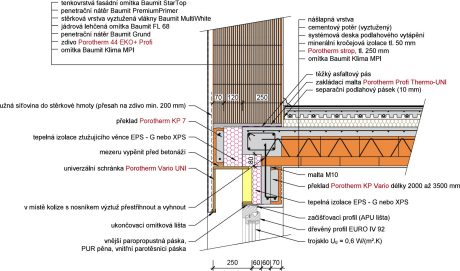

Nadpraží okna / dveří s překladem KP Vario UNI 2000 až 3550 mm, strop tl. 250 mm
Porotherm 44 EKO+ Profi

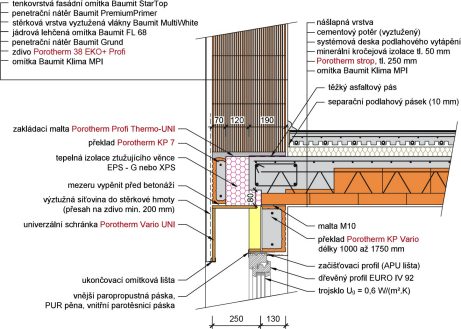

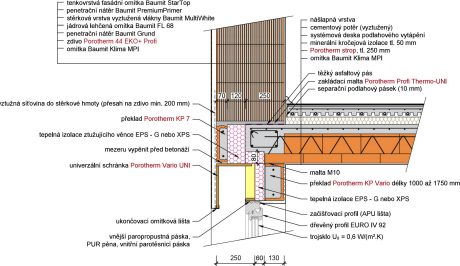

Nadpraží okna / dveří s překladem KP Vario UNI 1000 až 1750 mm, strop tl. 250 mm

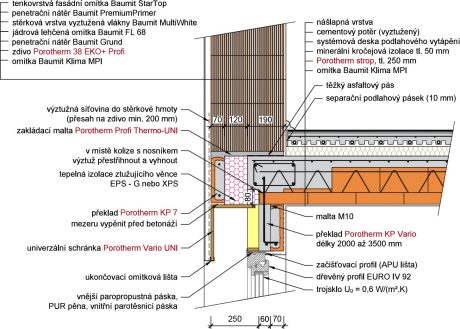

Nadpraží okna / dveří s překladem KP Vario UNI 2000 až 3500 mm, strop tl. 250 mm
Porotherm 38 EKO+ Profi
Nadpraží s překladem Porotherm KP Vario UNI 1000 až 1750 mm, strop tl. 250 mm
Nadpraží s překladem Porotherm KP Vario UNI 2000 až 3550 mm, strop tl. 250 mm
Porotherm 50 T Profi

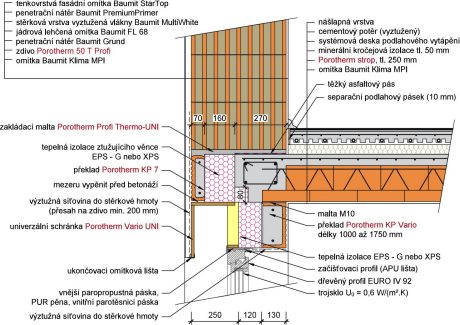

Nadpraží s překladem Porotherm KP Vario UNI délky 1 000 až 1 750 mm, strop tl. 250 mm

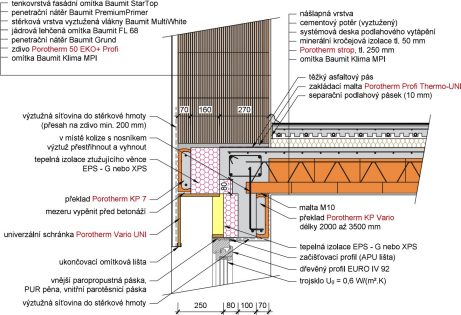

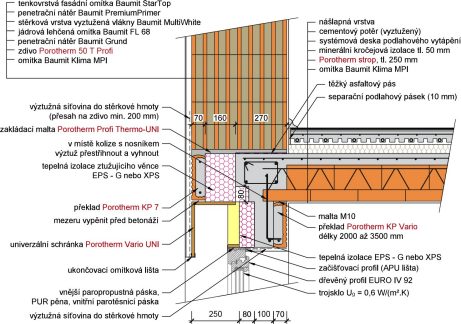

Nadpraží s překladem Porotherm KP Vario UNI 2000 až 3550 mm, strop tl. 250 mm
Porotherm 44 T Profi

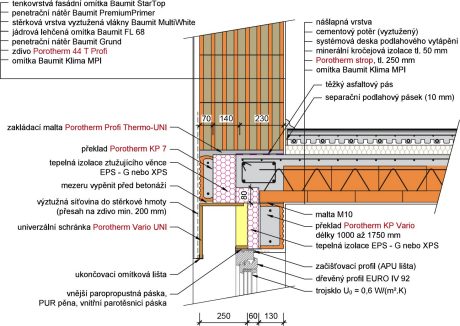

Nadpraží s překladem Porotherm KP Vario UNI délky 1 000 až 1 750 mm, strop tl. 250 mm

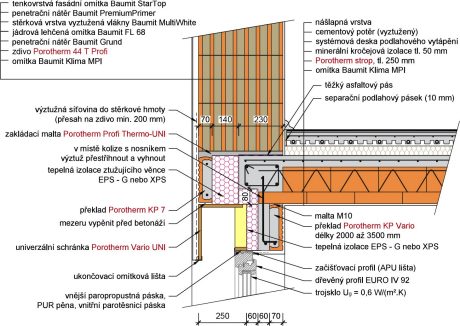

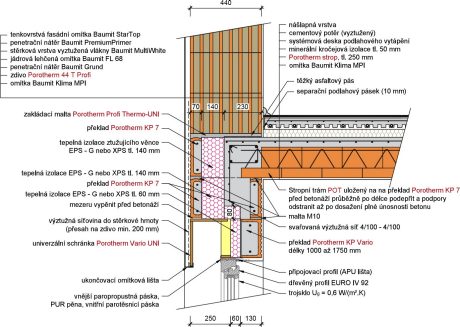

Nadpraží s překladem Porotherm KP Vario UNI 2000 až 3550 mm, strop tl. 250 mm
Porotherm 38 T Profi

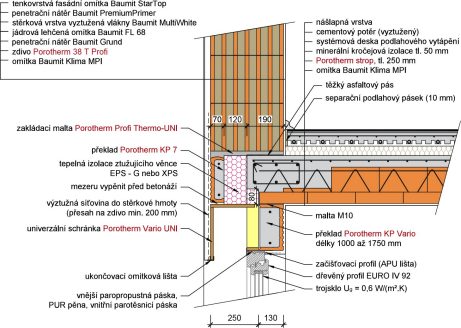

Nadpraží s překladem Porotherm KP Vario UNI délky 1 000 až 1 750 mm, strop tl. 250 mm
Nadpraží s překladem Porotherm KP Vario UNI 2000 až 3550 mm, strop tl. 250 mm

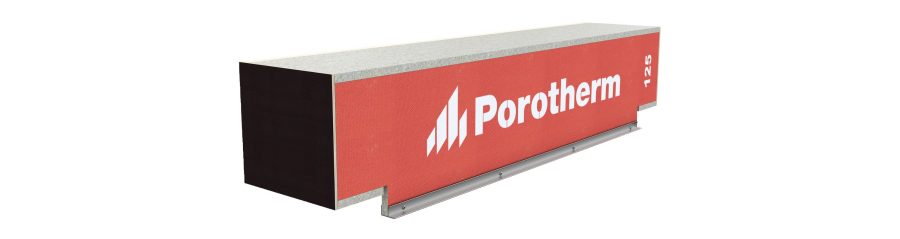

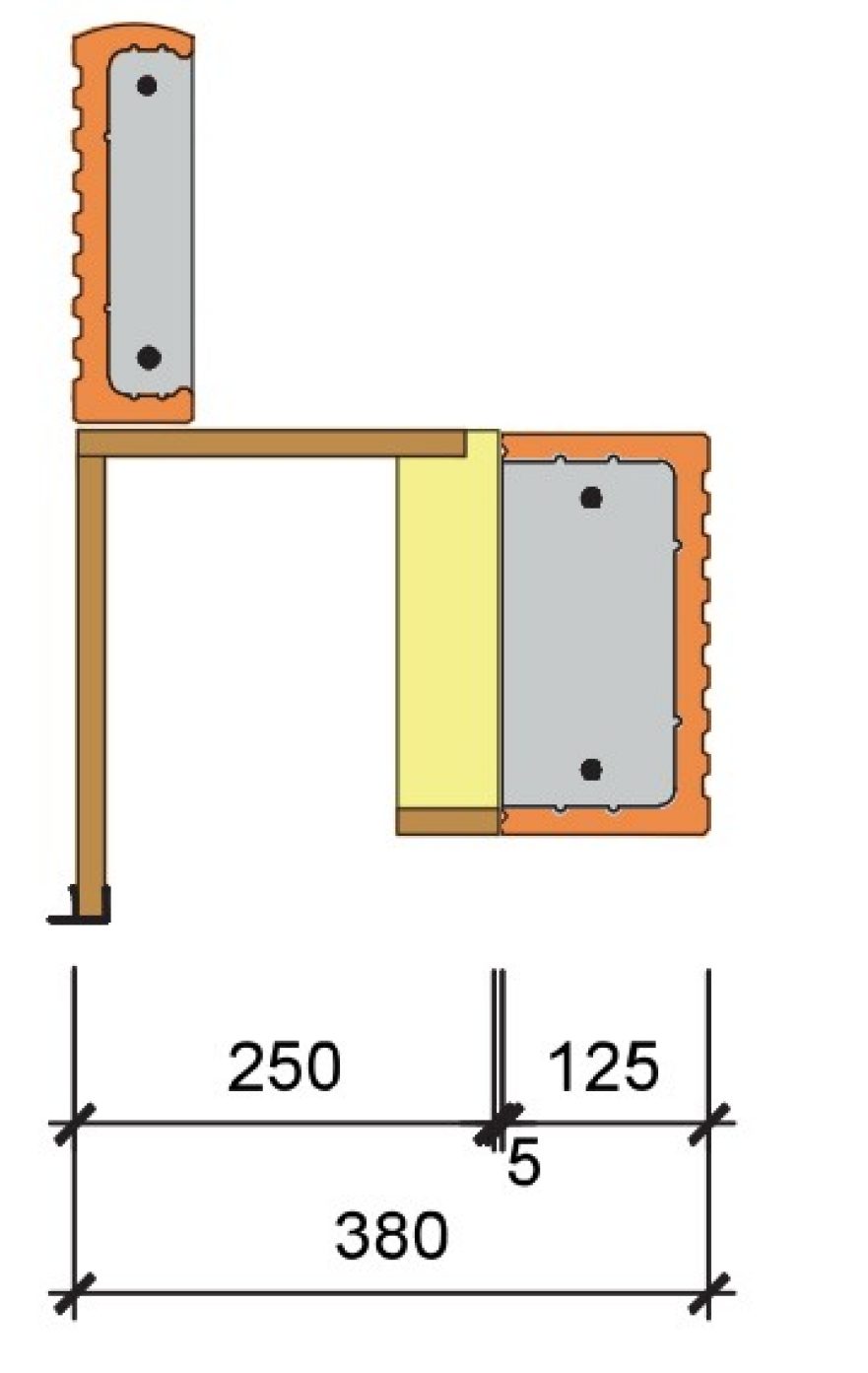

Univerzální schránka Porotherm Vario UNI 125, překlad Porotherm KP Vario 125 a překlad Porotherm KP 7 - 150

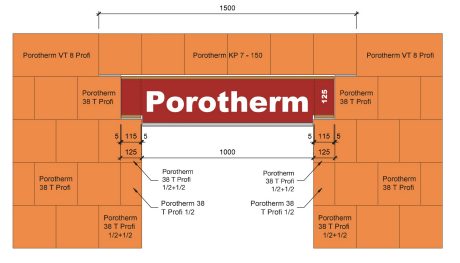

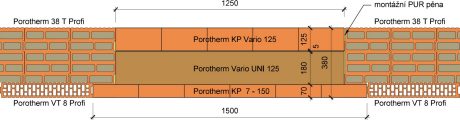

Sestava překladu Porotherm KP Vario UNI od vnějšího líce pro otvor š. 1000 mm ve stěně 380 mm:
Univerzální schránka Porotherm Vario UNI 300, překlad Porotherm KP Vario 300 a překlad Porotherm KP 7 - 325

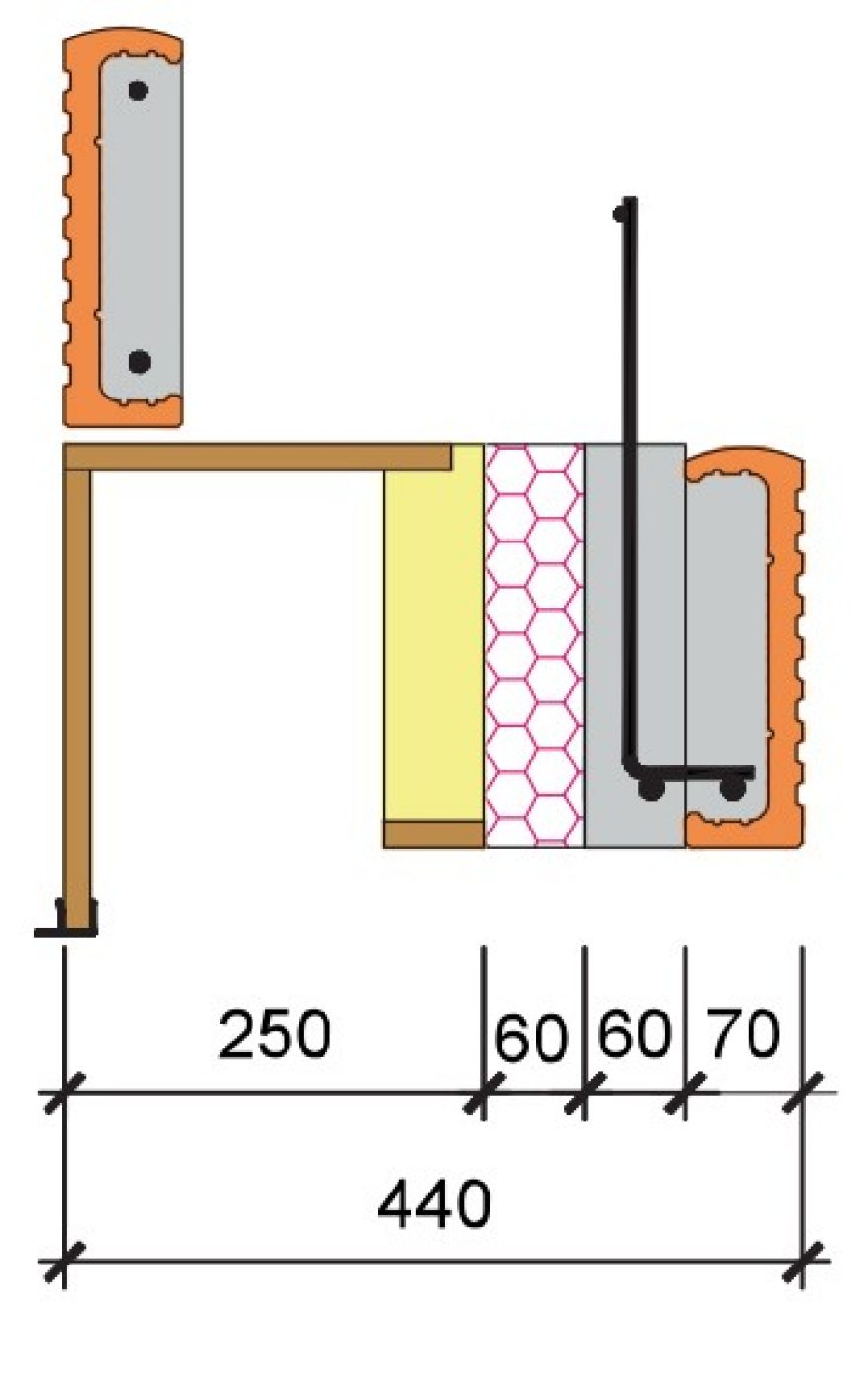

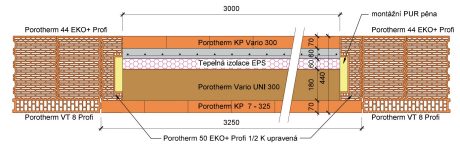

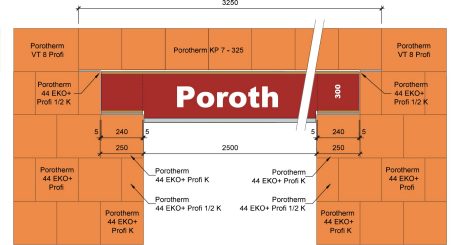

Sestava překladu Porotherm KP Vario UNI od vnějšího líce pro otvor š. 2500 mm ve stěně 440 mm:
Univerzální schránka Porotherm Vario UNI 350, překlad Porotherm KP Vario 350 a překlad Porotherm KP 7 - 350

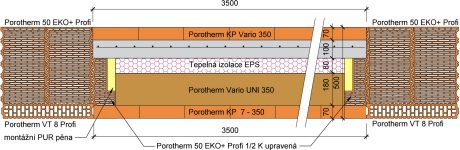

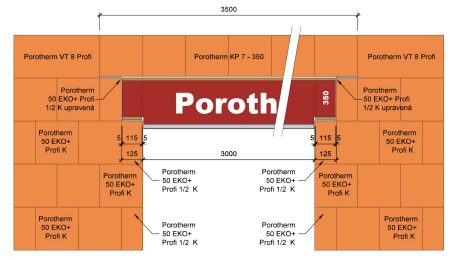

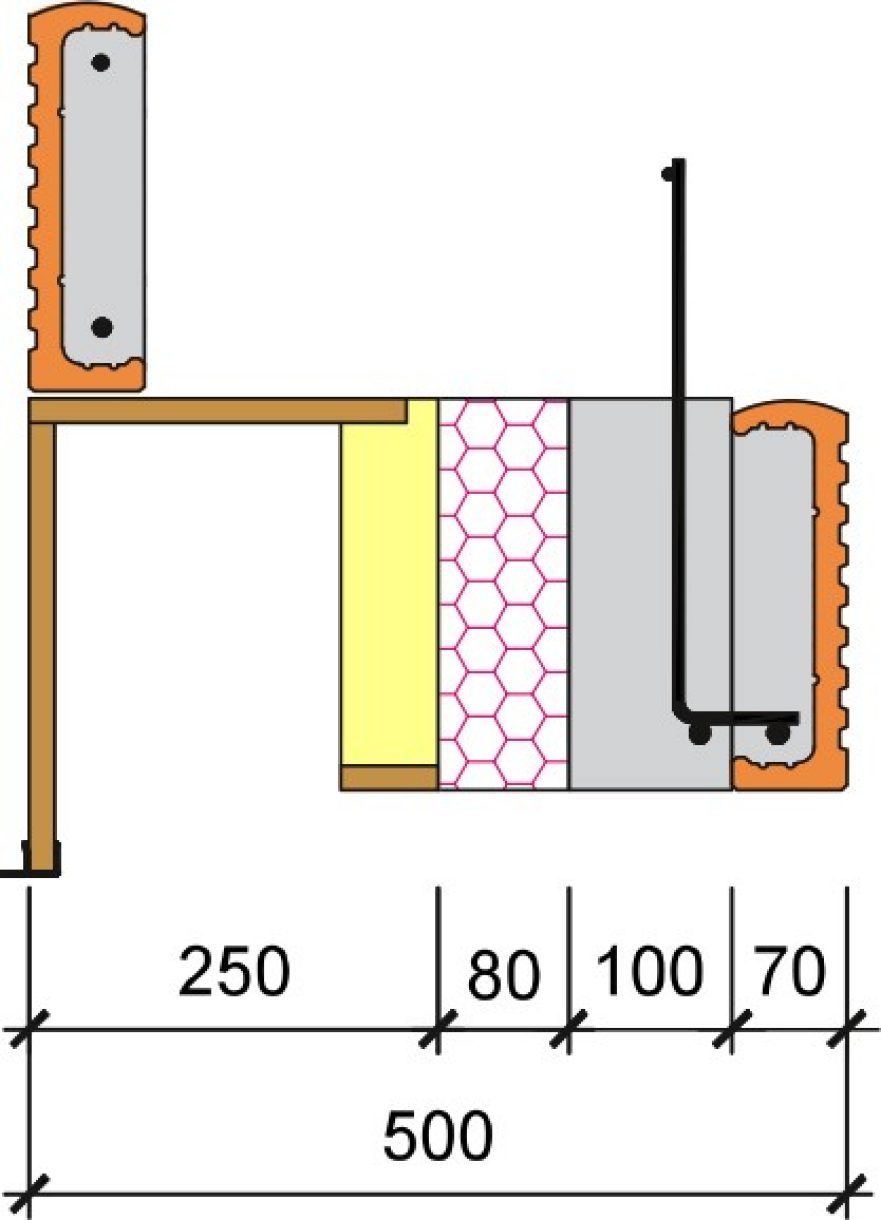

Sestava překladu Porotherm KP Vario UNI od vnějšího líce pro otvor š. 3000 mm ve stěně 500 mm:
Porotherm KP Vario UNI s řadou cihel nad překlady
Řešení je odlišné oproti klasické skladbě překladů spřaženými se stropní konstrukcí. Překlad nad překladem musí být vždy delší, tak aby i horní překlad byl uložen na zdivu. Z tohoto důvodu je i rozdílný celkový maximální světlý rozměr otvoru, který má systémová skladba překladů překlenout.
Porotherm 44 T Profi

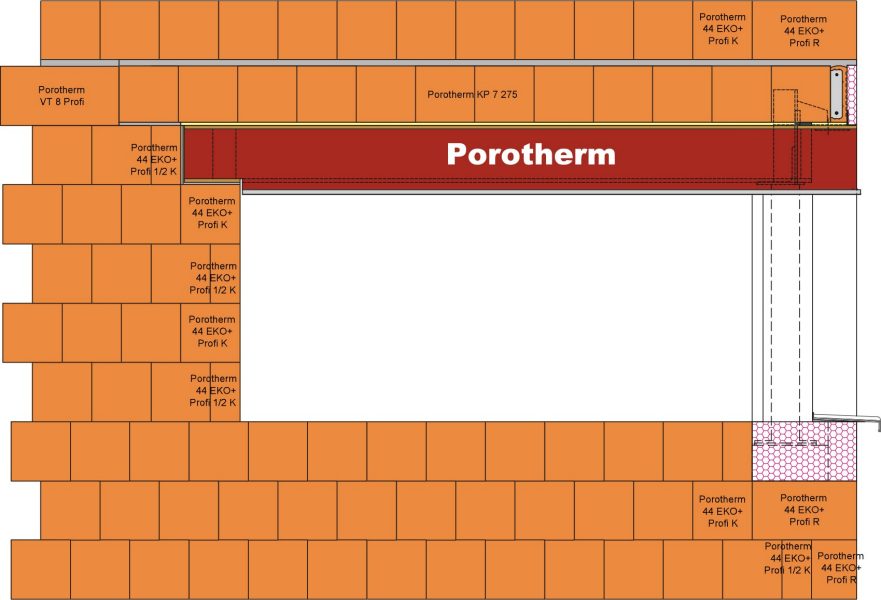

Nadpraží s řadou cihel nad překladem Porotherm KP Vario UNI délky 1000 až 1750 mm Nad otvorem světlosti 750 až 1500 mm

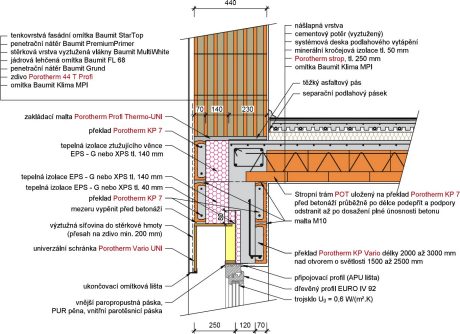

Nadpraží s řadou cihel nad překladem Porotherm KP Vario UNI délky 2000 až 3000 mm Nad otvorem světlosti 1500 až 2500 mm

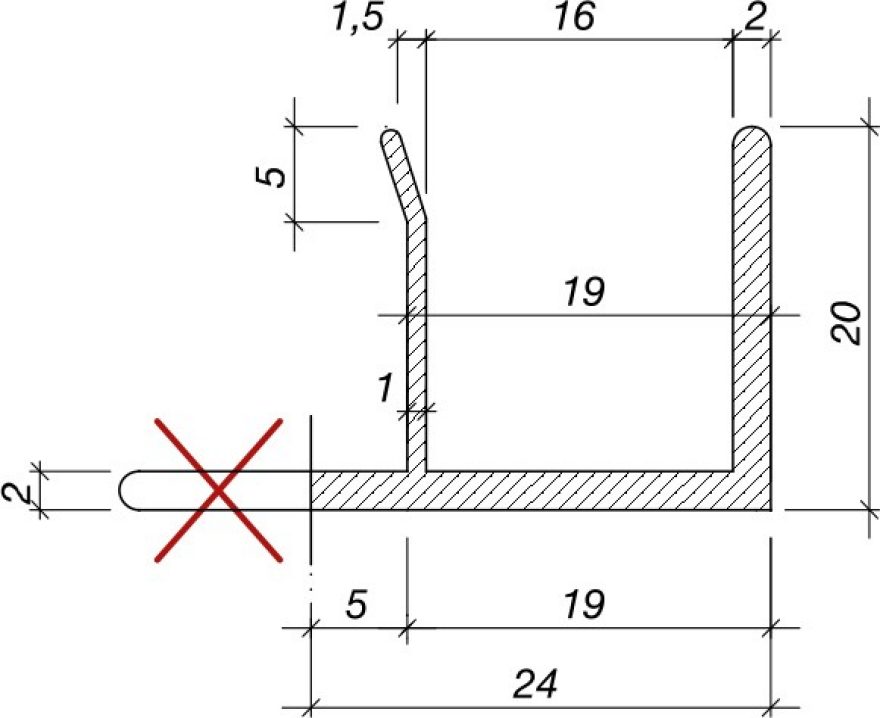

Univerzální schránku Porotherm Vario UNI lze též použít ve stěnách s vnějším tepelněizolačním kontaktním systémem (ETICS). Pro tento způsob použití platí pravidlo, že schránka by měla být pro přenesení svislého zatížení od vlastní tíhy a případně od tíhy do schránky namontovaného stínicího prvku bez hliníkového boxu vždy opřena zadní stěnou o nosnou část vrstvené stěny alespoň na šířku 5 cm. Schránka musí být během montáže překladů a betonáže stropní konstrukce podepřena proti překlopení až do té doby, než bude fixována plechovými konzolkami – držáky schránky přišroubovanými shora k horní desce schránky a ukotvenými do ztužujícího věnce nad překladem Porotherm KP Vario UNI. V případě že není na čelní desce nalepený tepelný izolant je potřebné po celé délce omítkové lišty odříznout „nos“ (v případě omítané jednovrstvé stěny se o něj opírá vnější jádrová omítka), aby se na něm nedržela vlhkost a nečistoty.
Nejmenší tloušťka ETICS pro nosnou část stěny z cihel tloušťky 200 a 250 mm je 180 mm – viz detaily překladu se schránkou dále. Při větší tloušťce ETICS se na čelní desku schránky nalepí tepelný izolant takové tloušťky, která doplní stěnu v místě schránky na požadovanou tloušťku ETICS. V tomto případě se omítková lišta nijak neupravuje.
Porotherm 30 Profi s ETICS

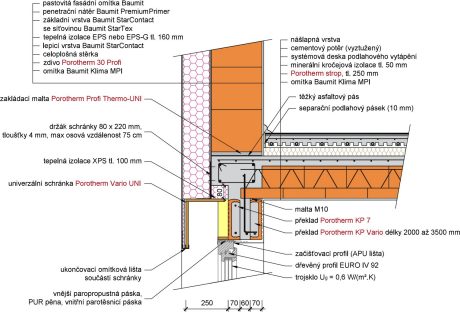

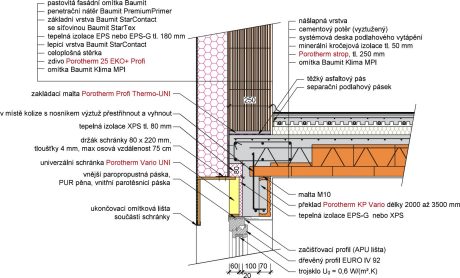

Nadpraží okna / dveří s překladem Porotherm KP Vario UNI délky 2000 až 3500 mm
Porotherm 20 T Profi

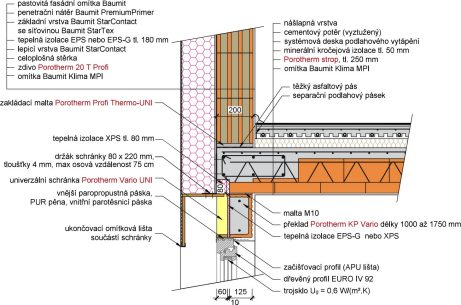

Nadpraží s překladem KP Vario UNI 1000 až 1750 mm, strop tl. 250 mm

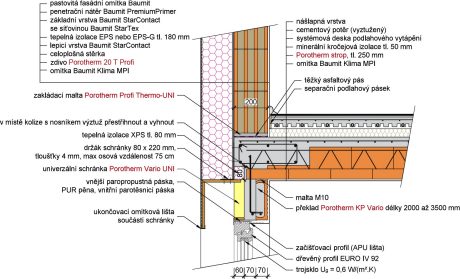

Nadpraží s překladem KP Vario UNI 2000 až 3500 mm, strop tl. 250 mm
Porotherm 25 EKO+ Profi

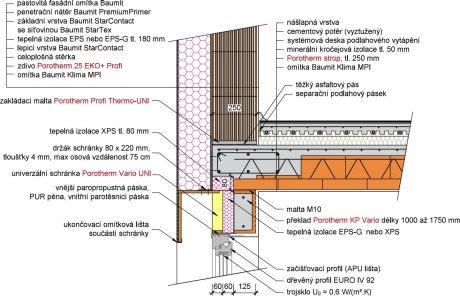

Nadpraží s překladem KP Vario UNI 1000 až 1750 mm, strop tl. 250 mm
Nadpraží s překladem KP Vario UNI 2000 až 3500 mm, strop tl. 250 mm

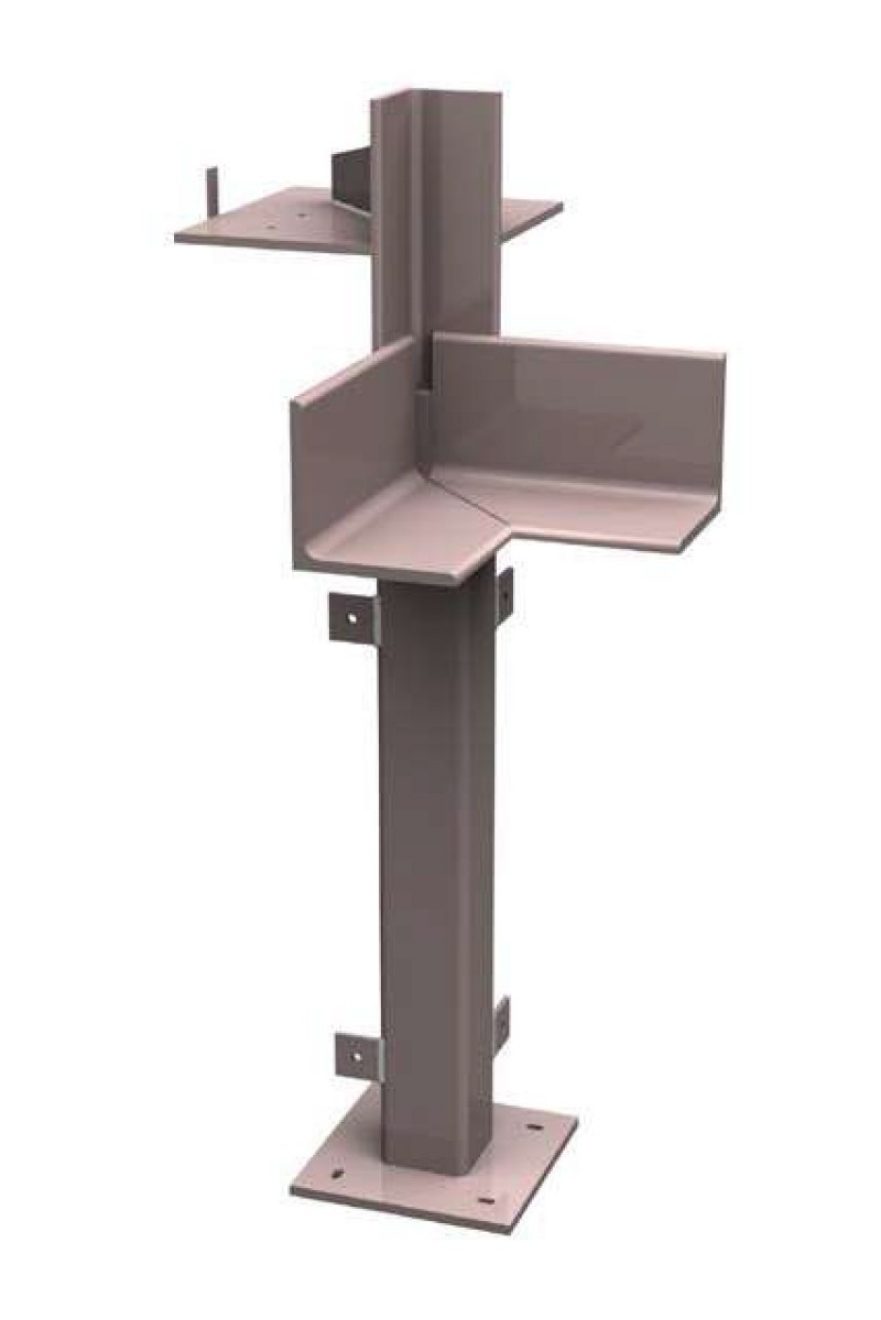

Pro jednoduchou realizaci stačí doplnit překlady Porotherm KP Vario o atypickou úpravu schránky Vario UNI, ocelový sloupek a ocelovou hlavici svařenou z válcovaných profilů – viz dílenská dokumentace na porotherm.cz Pro obvyklá zatěžovací schémata rodinných domků stačí např. čtvercový ocelový sloupek 100/100/8. Při zatíženích nad 60 kN a délce nad 1,5 m je vždy nutné sloupek individuálně posoudit.

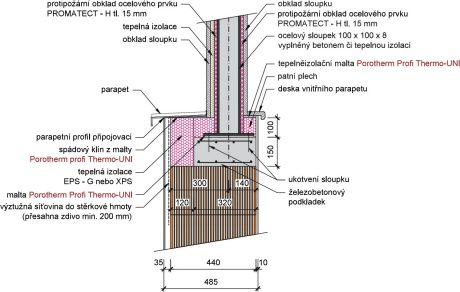

Sloupek se osazuje na betonový podkladek patním plechem vždy do ložez cementové malty. Pro stěny tloušťky 440 a 500 mm se sloupek v rohu stěn osazuje osově 140 mm od vnitřních líců neomítnutých stěn, pro tloušťku stěny 380 mm 80 mm od vnitřních líců stěn.

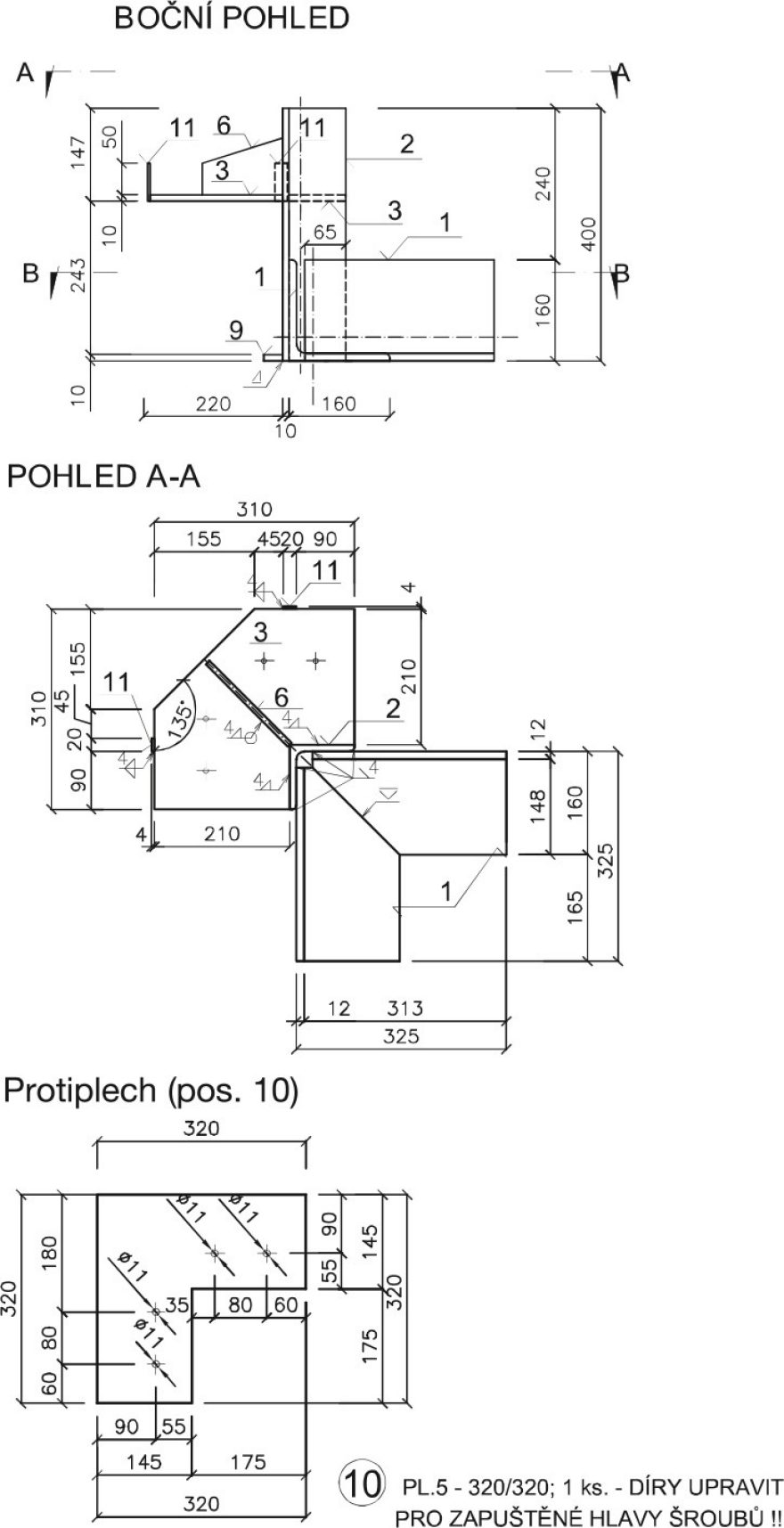

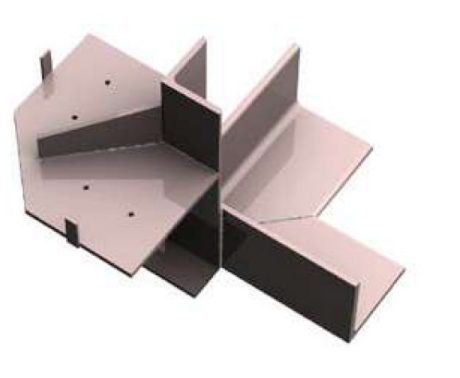

Po osazení, kontrole svislosti a ukotvení sloupku (např. pomocí chemických kotev) se doporučuje vyplnit dutinu ve sloupku betonem či tepelnou izolací. Po zatvrdnutí lože z cementové malty pod sloupkem se na ocelový trn sloupku nasadí hlavice. Nasazení hlavice na trn sloupku je při dodržení požadavků pro uložení překladů Porotherm KP Vario UNI z pohledu stability finální konstrukce zcela dostatečné a odpovídá kloubovému uložení konstrukce překladu na sloupek. Případné přivaření hlavice může do sloupku vnést nežádoucí ohybový moment od překladů. Po opětovné kontrole svislosti se na hlavici z vnitřní strany osadí nejprve překlady Porotherm KP Vario, poté z vnější strany atypické schránky Porotherm Vario UNI. Atypické schránky, které se v rohu napojují pod úhlem 45°, jsou uloženy svou zadní stěnou na hlavici na pos. 9 (viz BOČNÍ POHLED na hlavici) a k hlavici připevněny pomocí protiplechu tvaru širokého L – pos. 10. Protiplech se v místě napojení schránek přiloží dovnitř schránek zespodu horních desek a zespodu přišroubuje pomocí 4 šroubů M8 se zapuštěnou hlavou (oba konce schránek se v rohu fixují dvěma šrouby) do vnější konzoly hlavice (pos. 3 a 6), která ponese překlady Porotherm KP 7 umístěné nad schránkami v úrovni ztužujícího věnce.

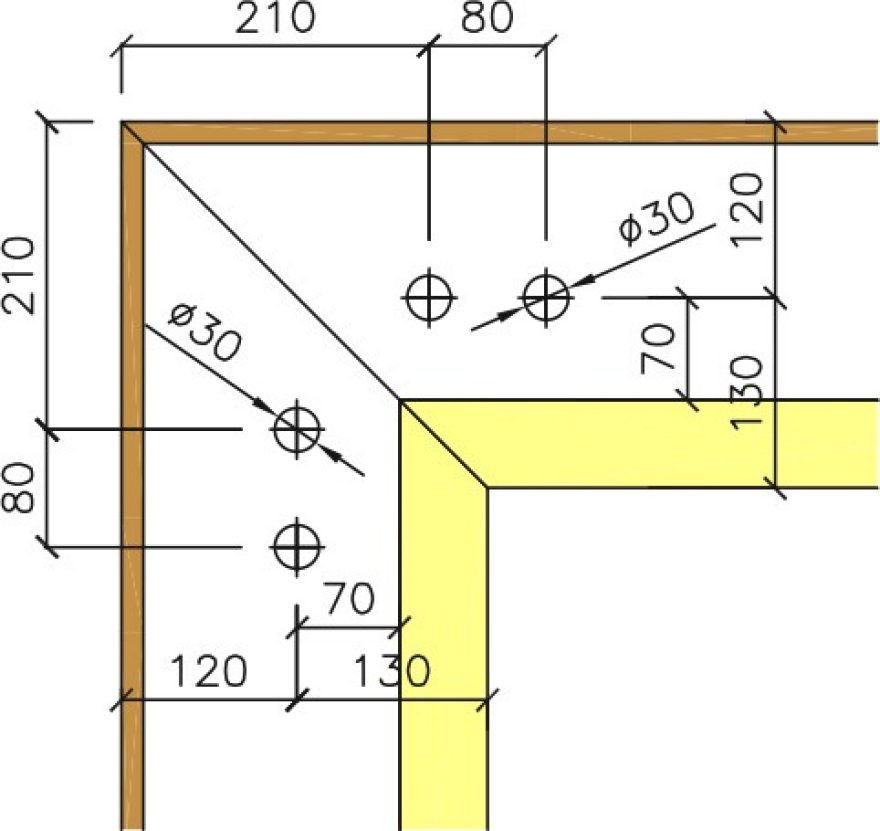

Otvory v horní desce schránek pro přišroubování protiplechu k hlavici (vodorovný řez s pohledem zespodu)
Pohledy z boku a shora na vnější konzolu hlavice (pro tloušťky stěn 440 a 500 mm)
Upozornění:
Konstrukce hlavice a patní plech sloupku pro stěny tloušťky 380 mm se částečně liší od konstrukce hlavice a patního plechu pro stěny tloušťky 440 a 500 mm!

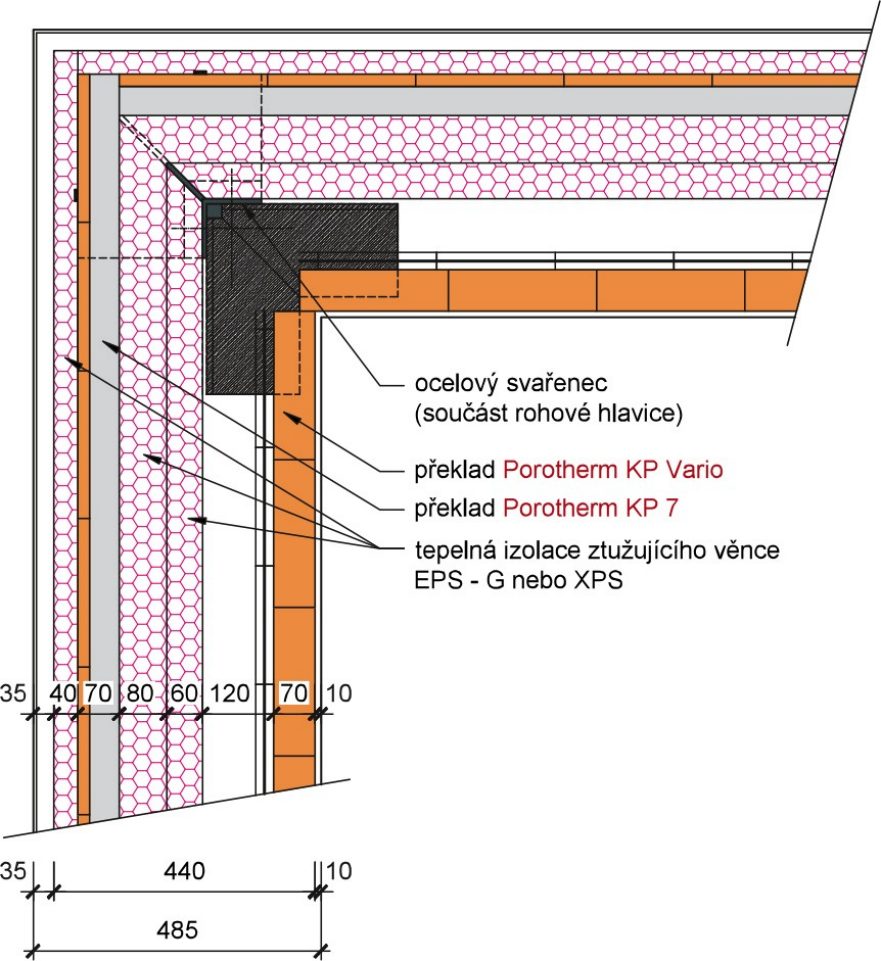

Vodorovný řez v úrovni věnce před betonáží
Překlady Porotherm KP 7, které se osazují zvnějšku nad univerzální schránky, je nutné v rohu shora zafixovat proti vyklopení. Po osazení stropních trámů, tepelné izolace ztužujícího věnce a doplnění výztuže věnce se provede betonáž překladů a stropu.

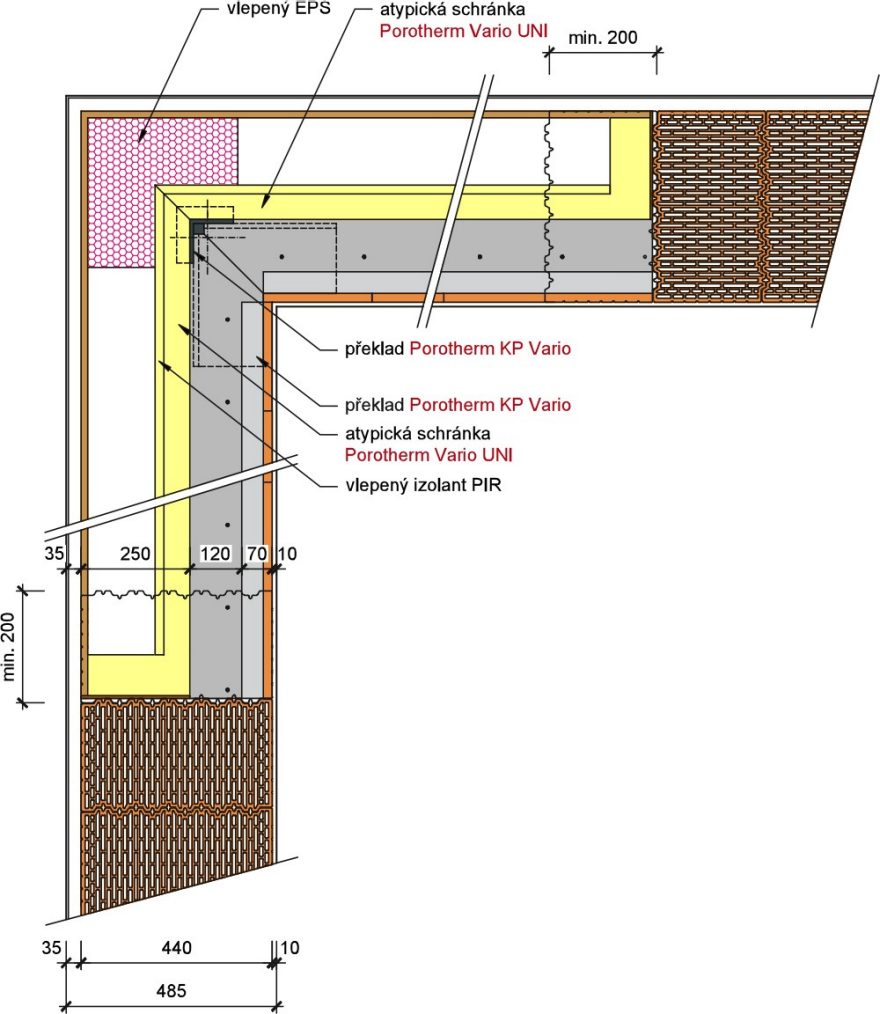

Vodorovný řez rohovým překladem po betonáži
Vždy je třeba dbát na pečlivé probetonování prostoru u hlavice, neboť tato obetonávka slouží nejen pro její fixaci, ale také jako ochrana proti korozi.
Pečlivé probetonování je navíc nutné i u překladů KP Vario s prostorovou výztuží. Zde je nutné ještě před betonáží zespodu doplnit bednění, které je vhodné využít i pro podepření překladů KP Vario a hlavně pro fixaci atypických schránek ve svislém i vodorovném směru proti jejich vybočení tlakem čerstvého betonu.

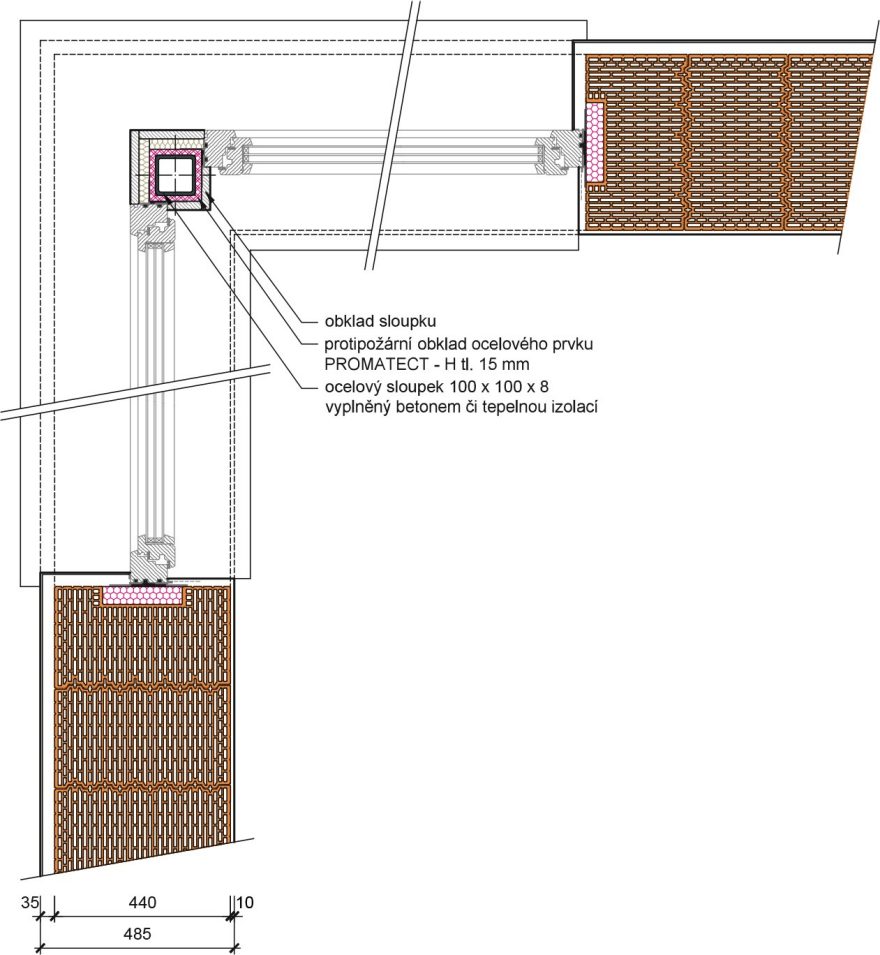

Po provedení betonáže, zatvrdnutí betonu na předepsanou pevnost a následném odstranění podpor se sloupek po celém svém obvodu opatří protipožární ochranou, zvenku tepelně zaizoluje a obloží obvykle stejným nebo obdobným materiálem, z jakého je proveden rám okna. Ke sloupku se přes přivařené kotevní plechy s otvorem připevní okenní rámy včetně navazujících konstrukčních prvků rolet či žaluzií. Ke sloupku se zvnějšku přichytí rohové vodicí lišty rolet nebo žaluzií. Pro zlepšení tepelných vlastností v místě hlavice sloupku doporučujeme prostor schránek na jejich styku v rohu vyplnit mezi vodicími lištami vlepeným EPS.
Upozornění: Pro bezproblémovou montáž stínicích prvků musí vnější líc rámu okna přesně lícovat s vnitřním lícem zadní stěny schránky (polyuretanové desky s výztužnou lištou) – viz detaily svislých řezů rohovými překlady.
V případě, že je nutné realizovat rohové okno bez sloupku, je možné postupovat obdobně s tím, že se použije pouze hlavice sloupku s protiplechem, která se spolu s podbedněnými překlady montážně podepře. Pro tento případ použití je však nutné provést dodatečné vyztužení obou železobetonových věnců v úrovni stropní desky jako konzol, které probíhají nad oběma stěnami do volného, nepodepřeného rohu nad rohovým oknem. Použití překladů Porotherm KP Vario s obnaženou prostorovou výztuží zajišťuje spřažení "podvěšených" keramických překladů s nosnými železobetonovými konzolami.
Každý případ řešení rohového okna bez sloupku musí být individuálně posouzen formou statického výpočtu pro konkrétní zatížení a vyložení. Je nutné zajistit přenesení záporného ohybového momentu z konzol v obou směrech do podpor (do plných stěn navazujících na rohové okno) – proto se doporučuje pro bezpečné vetknutí konzol pokračovat železobetonovým prvkem o výšce shodné s vykonzolovaným překladem (tj. o výšce min. 500 mm) do plného zdiva bez otvorů alespoň do vzdálenosti odpovídající dvojnásobku délky vyložení konzoly (platí při shodném či větším zatížení než u vykonzolované části). Proto je možné použít variantu rohového okna beze sloupku pouze v některých případech, zdaleka ne vždy a všude lze tyto podmínky splnit. Po dosažení plné únosnosti železobetonových konzol nad rohovým oknem se montážní podepření volného rohu stropu, hlavice sloupku a překladů odstraní.
Porotherm 50 EKO+ Profi

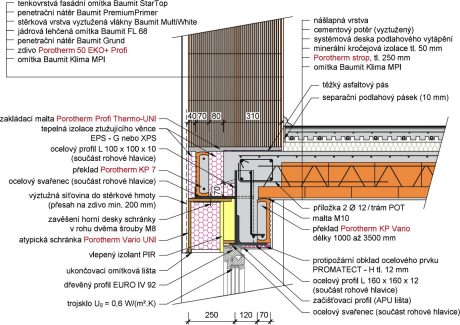

Nadpraží s překladem Porotherm KP Vario UNI, rohové řešení délky 1 000 až 3 500 mm
Porotherm 44 EKO+ Profi

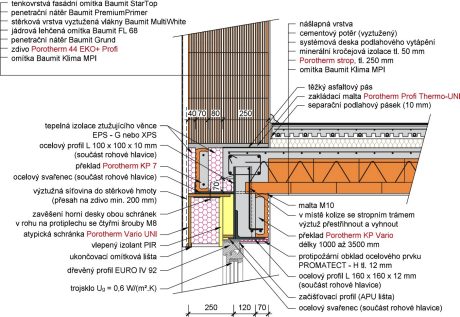

Nadpraží s překladem Porotherm KP Vario UNI, rohové řešení délky 1 000 až 3 500 mm
Porotherm 38 EKO Profi

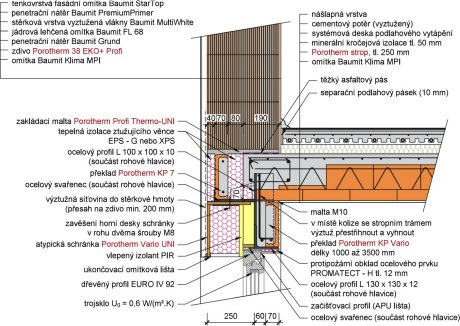

Nadpraží s překladem Porotherm KP Vario UNI, rohové řešení délky 1 000 až 3 500 mm
