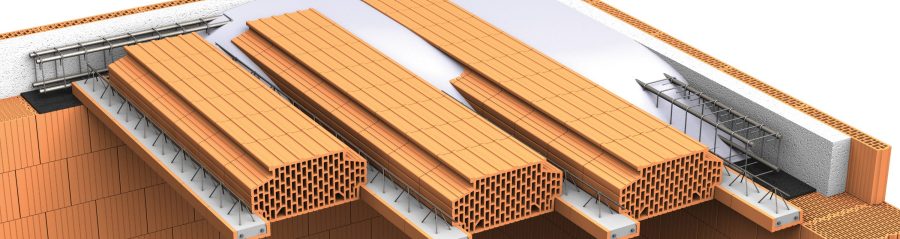

      3D Porotherm strop bez nadbetonávky - za použití střešních vložek MIAKO 25 BNK a POT trámů | Optimální řešení pro práci bez mechanizace (snadná ruční manipulace při kompletaci stropu a možnost přerušované betonáže)

      Porotherm strop - příklady použití





      Skladba stropu - poloha a typ trámů

      Skladba stropu - poloha a typ vložek

      Porotherm strop příklady použití
      Skladba stropu - poloha a typ trámů

      Skladba stropu - poloha a typ vložek

      Skladba stropu - poloha a typ vložek

      Porotherm strop příklady použití
      Skladba stropu - poloha a typ vložek

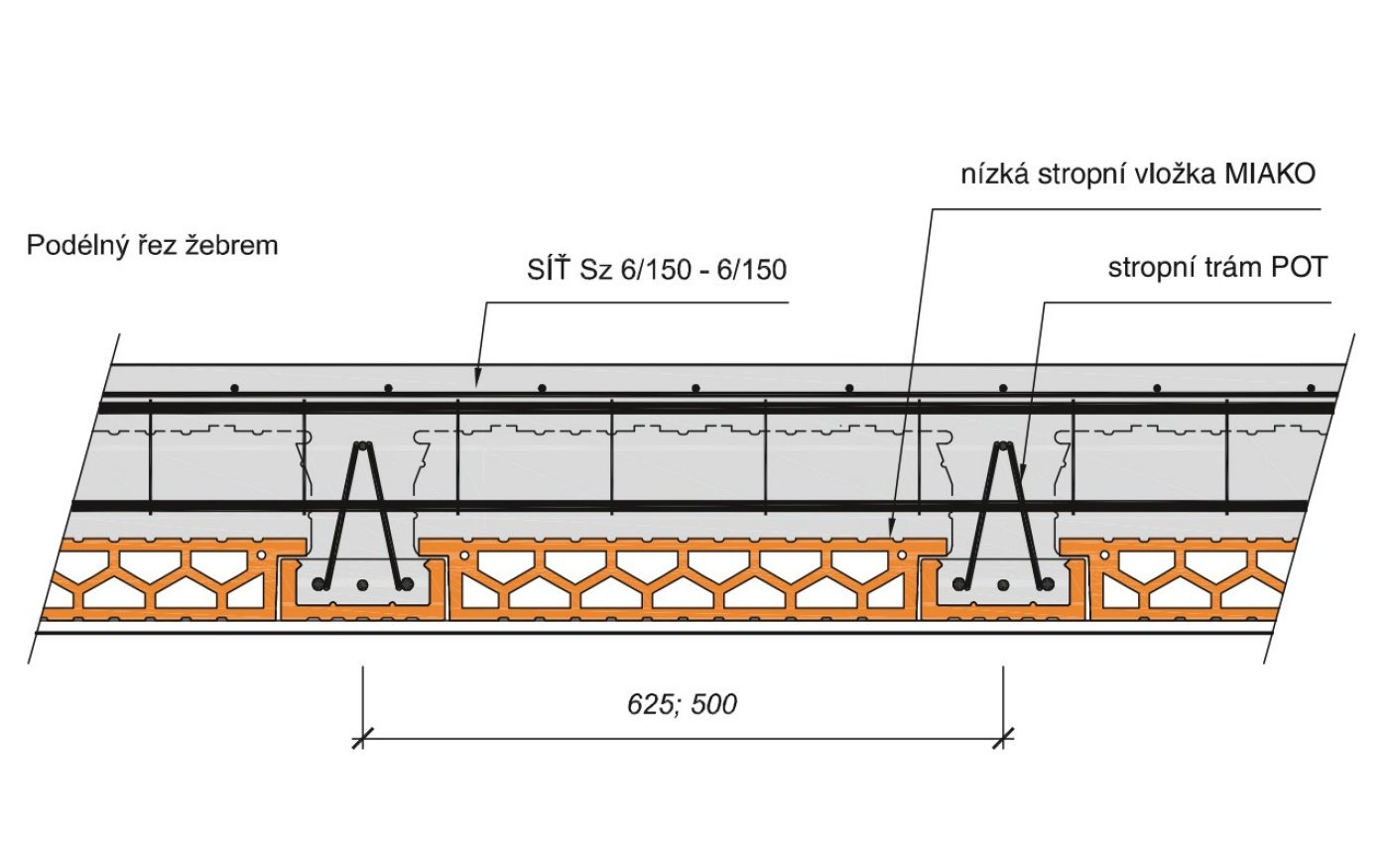

      Řez A - A‘

      Porotherm strop příklady použití
      Řez A - A‘

      Detail B

      Detail C

      Porotherm strop příklady použití
      Detail B
      Porotherm strop příklady použití
      Detail C

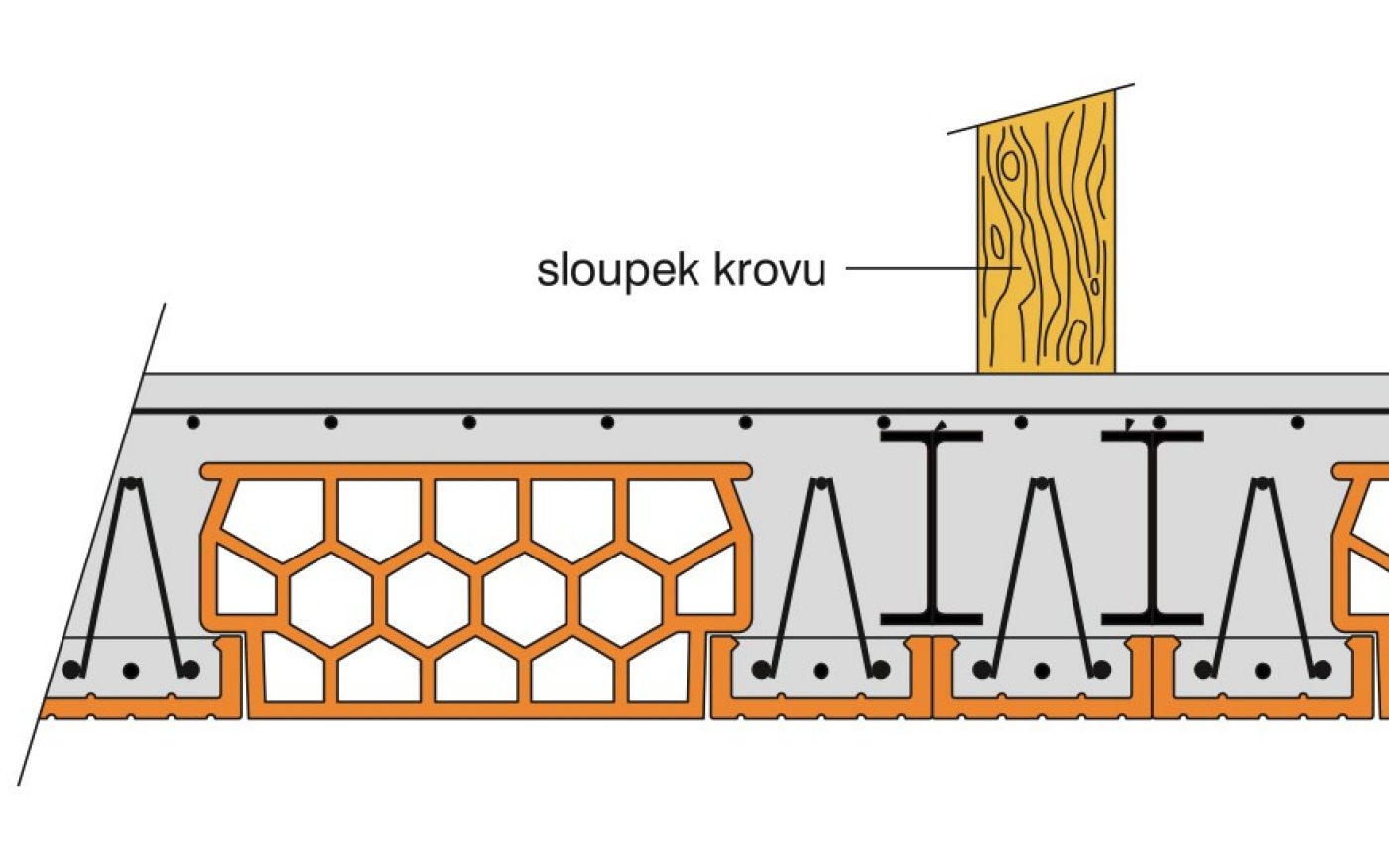

      Zesílení stropu pod svislými konstrukcemi

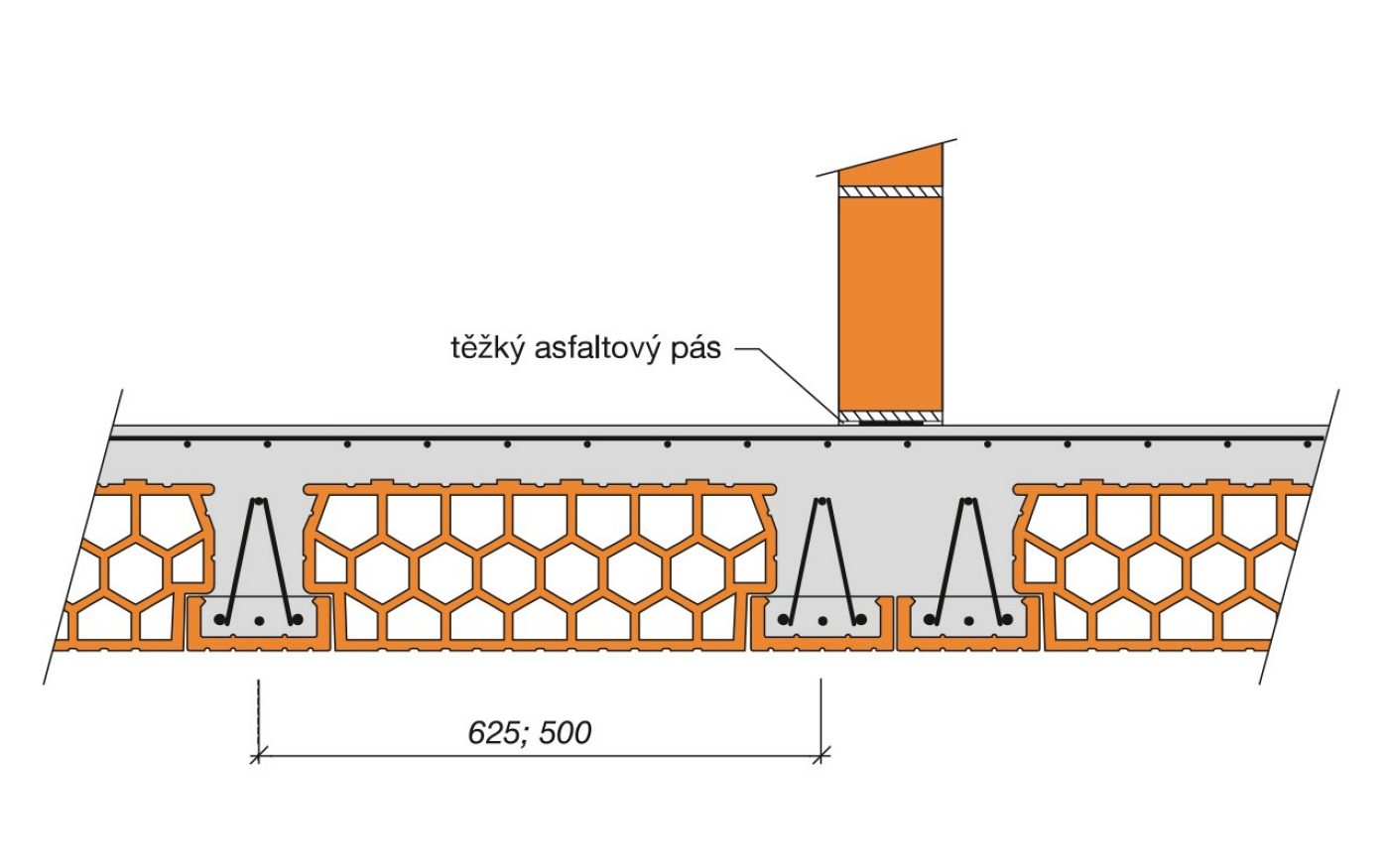

      Lehká příčka v podélném směru (tl. 80 a 115 mm)

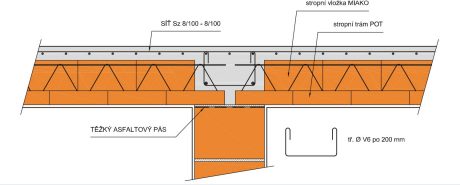

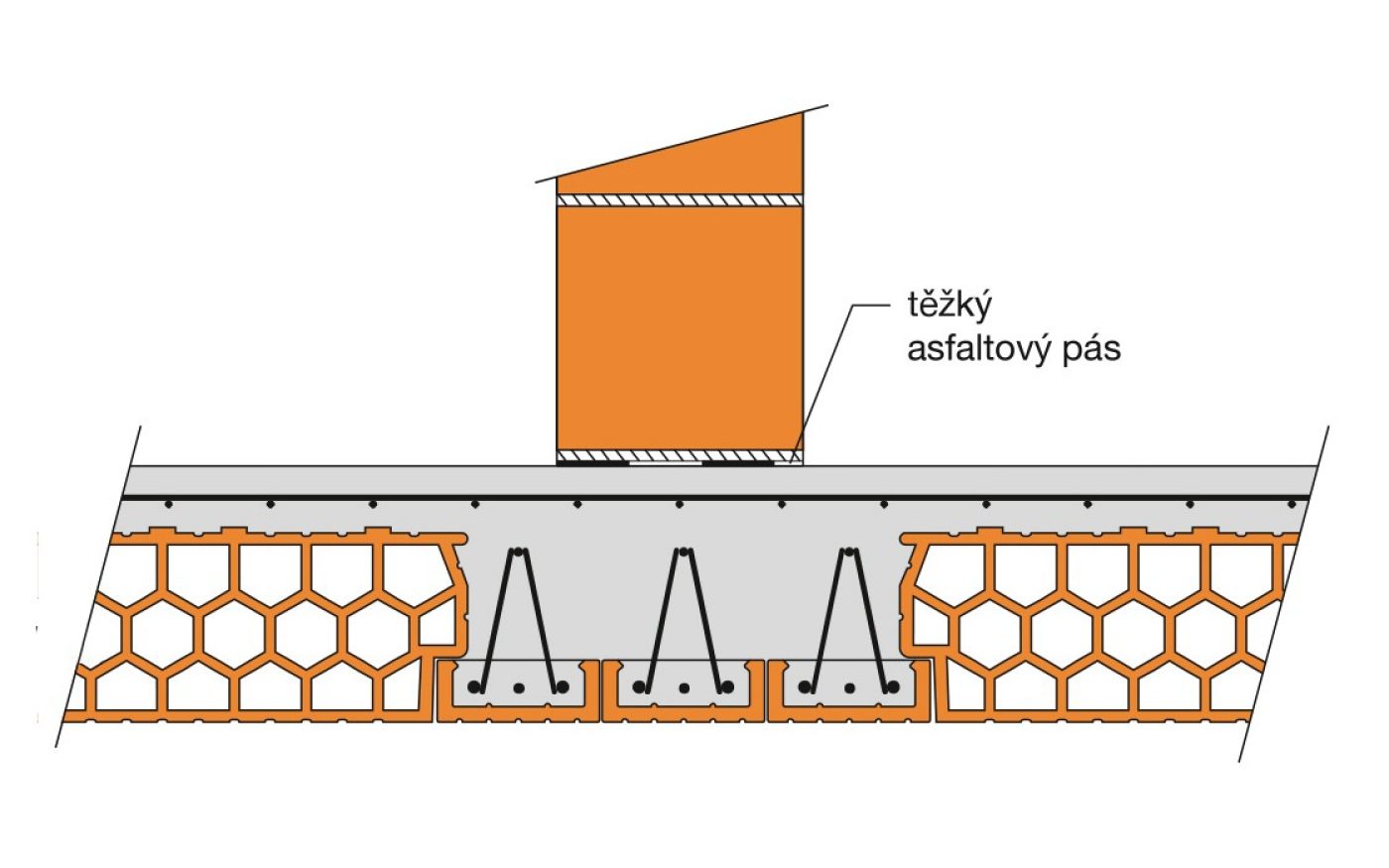

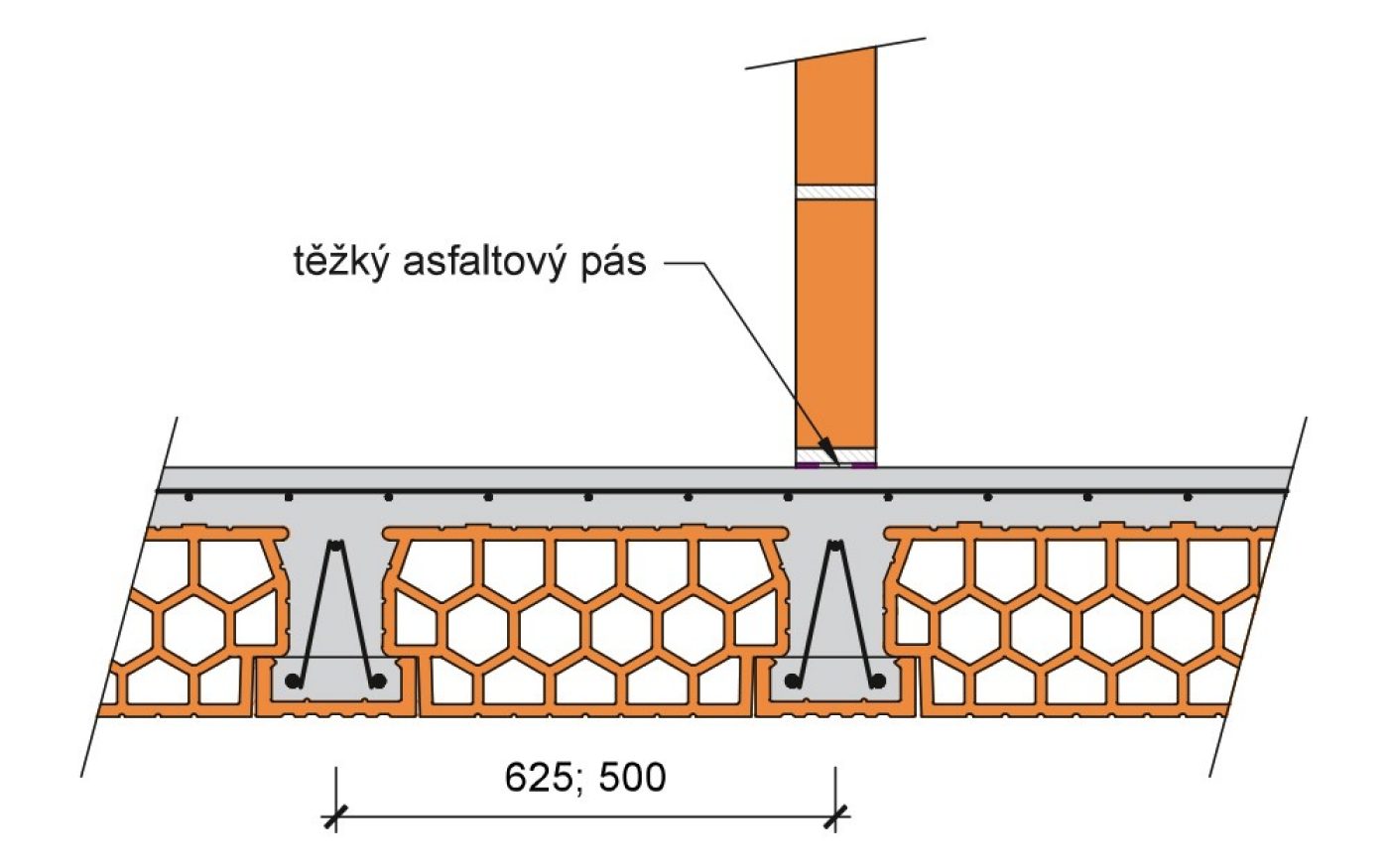

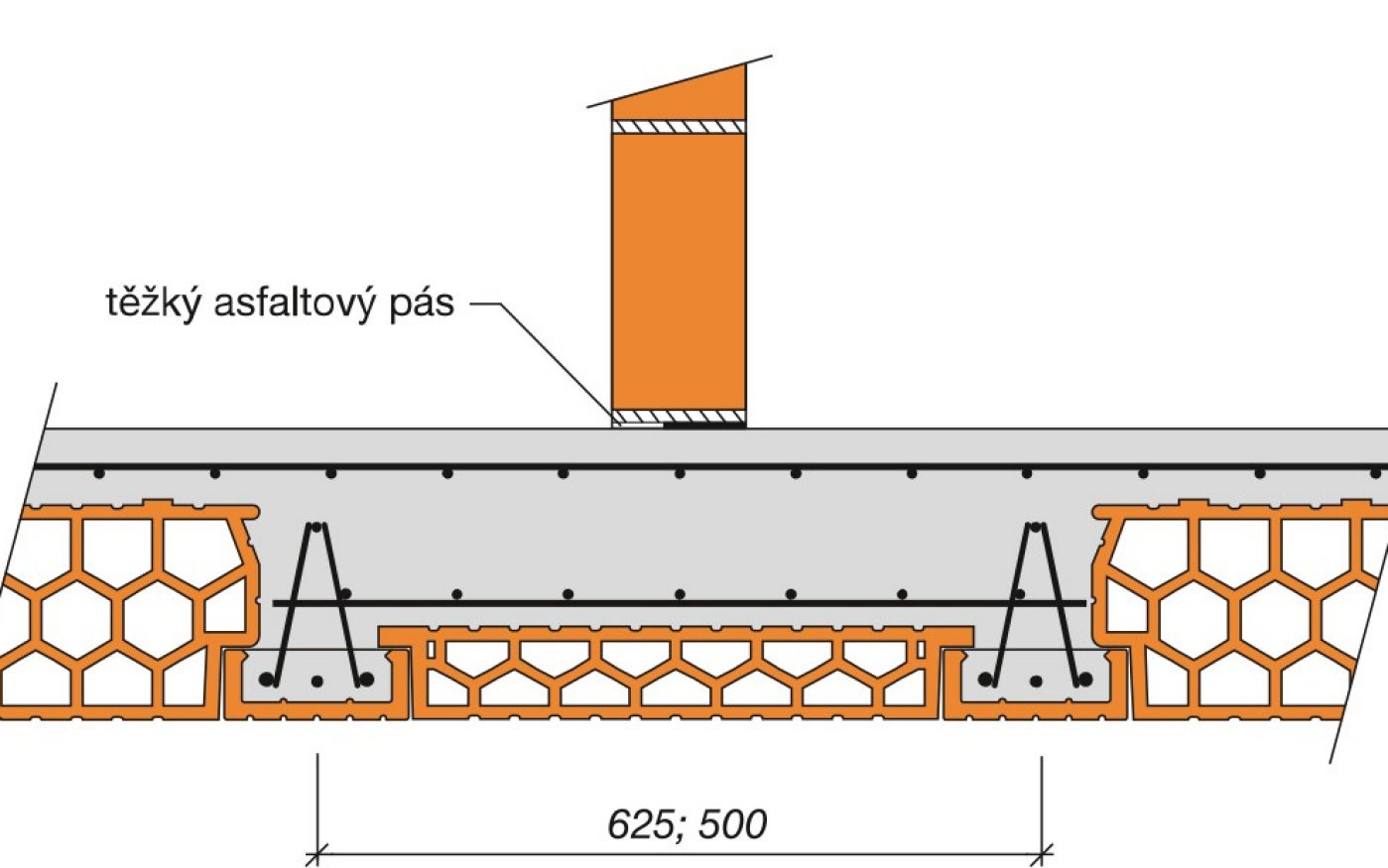

      Hmotná příčka v podélném směru (tl. 140 mm a více)

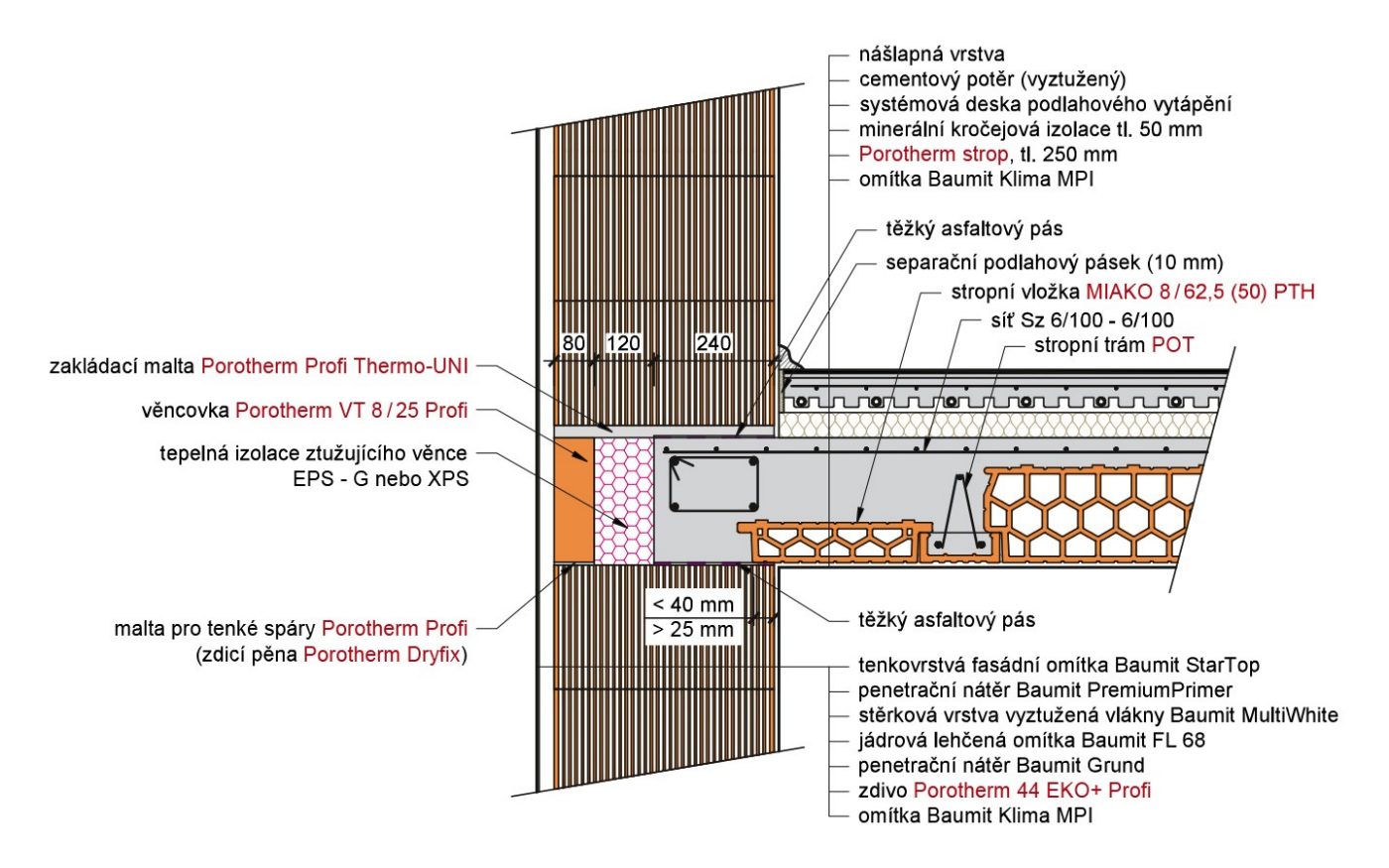

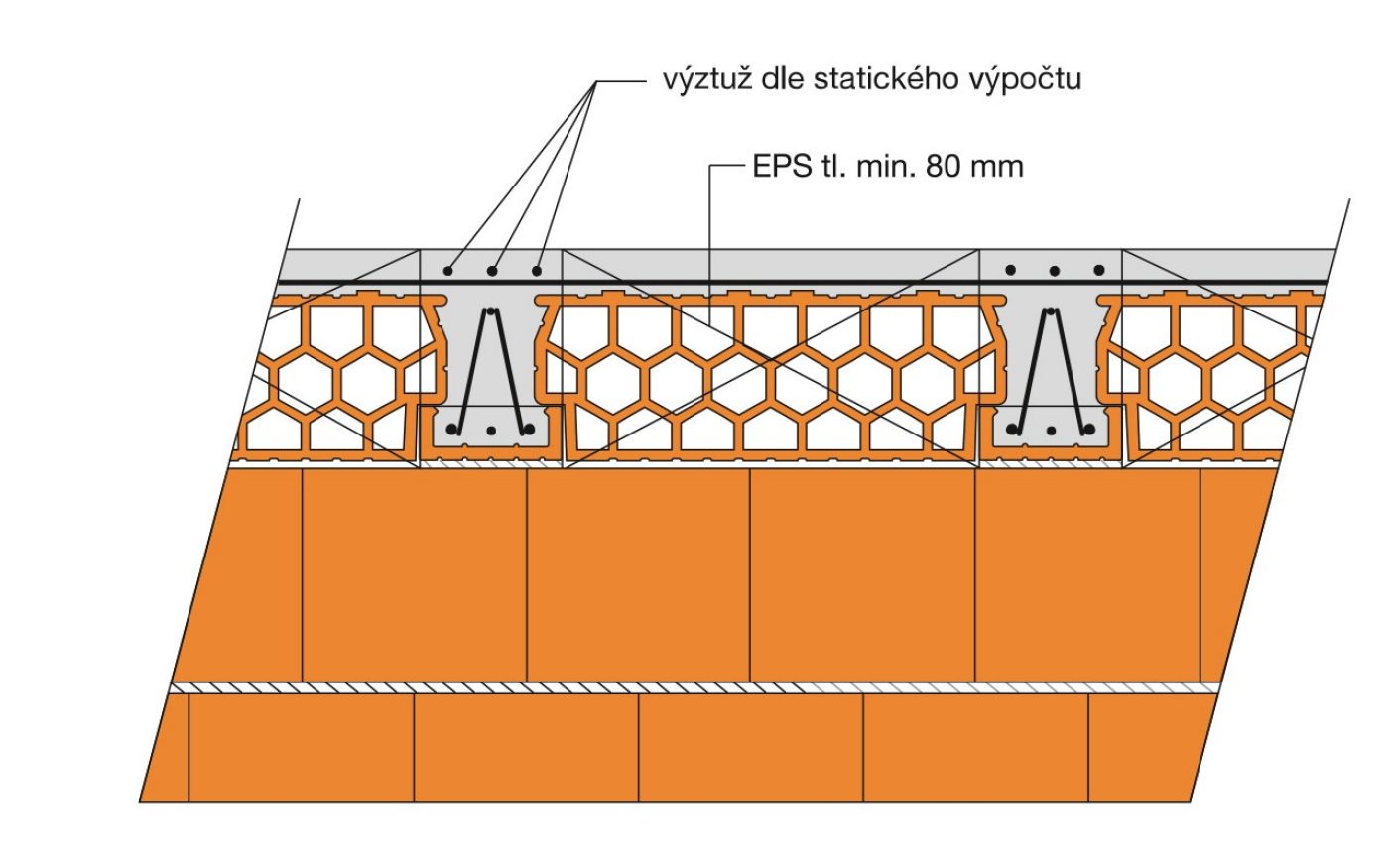

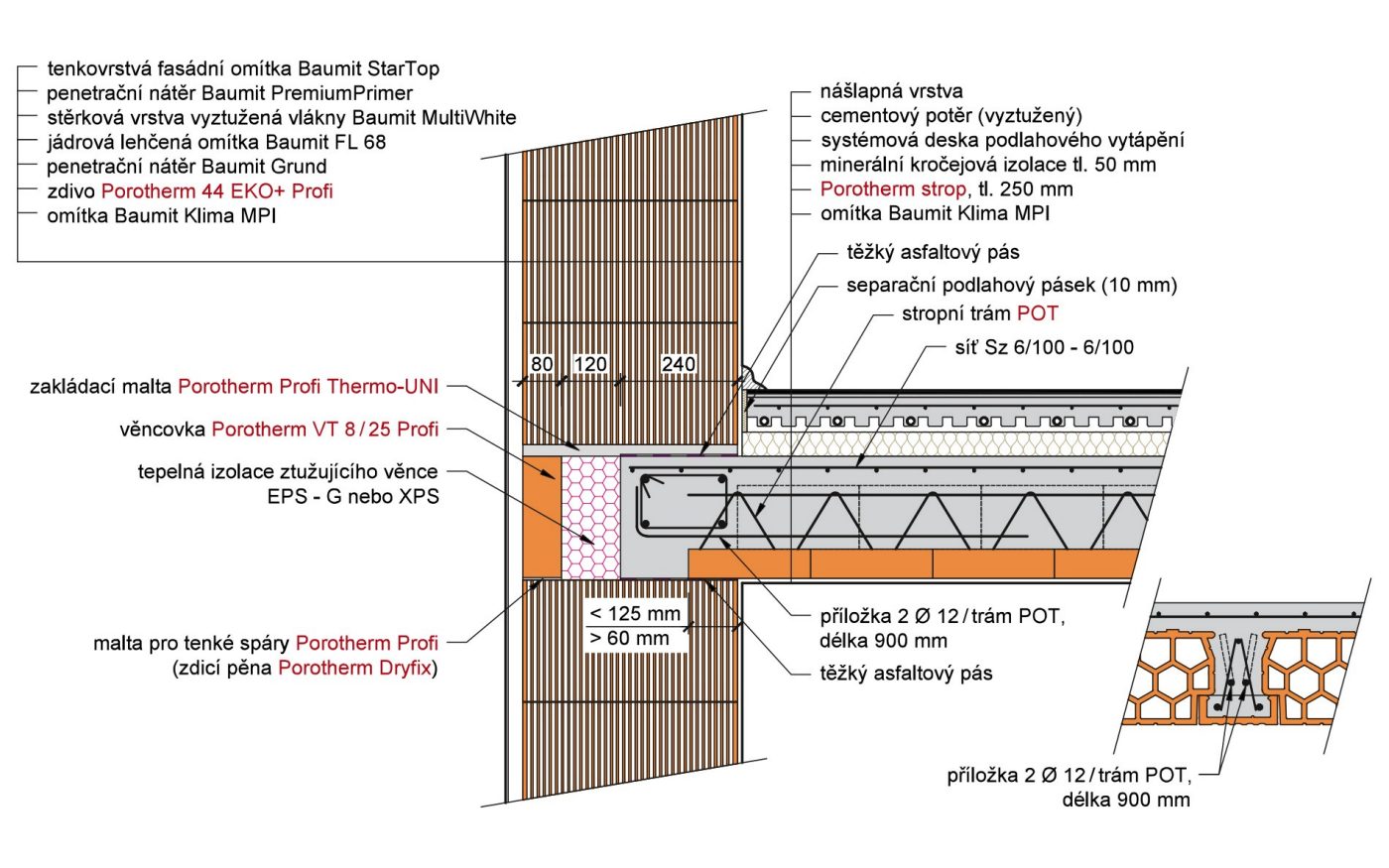

      Uložení trámů na obvodovou zeď a podél stěny

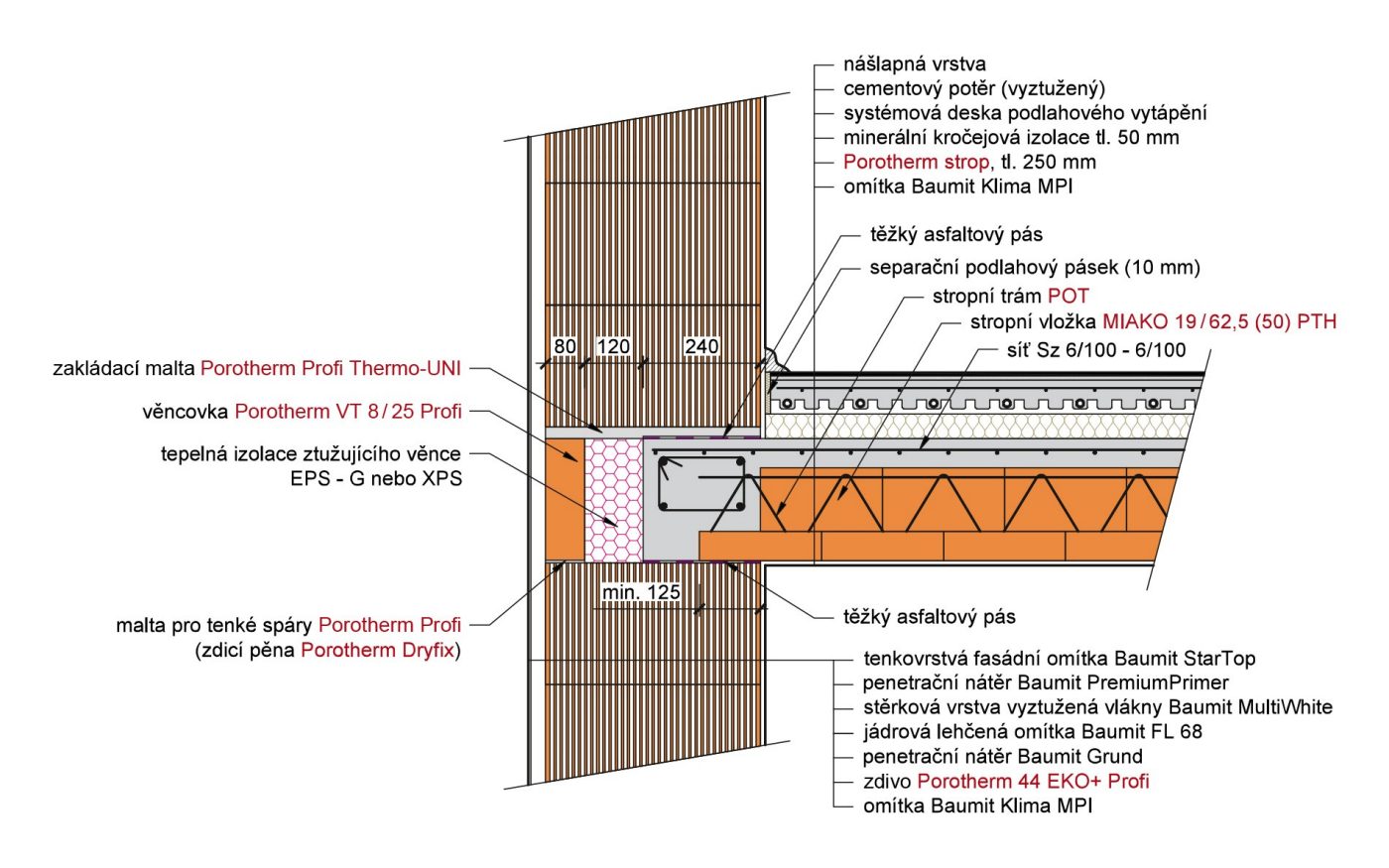

      Uložení vložek na stěnu

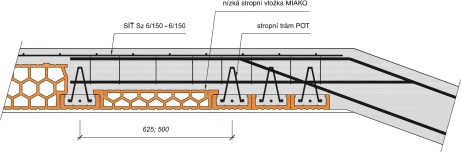

      Napojení železobetonové desky schodišťového ramene

      Porotherm strop příklady použití

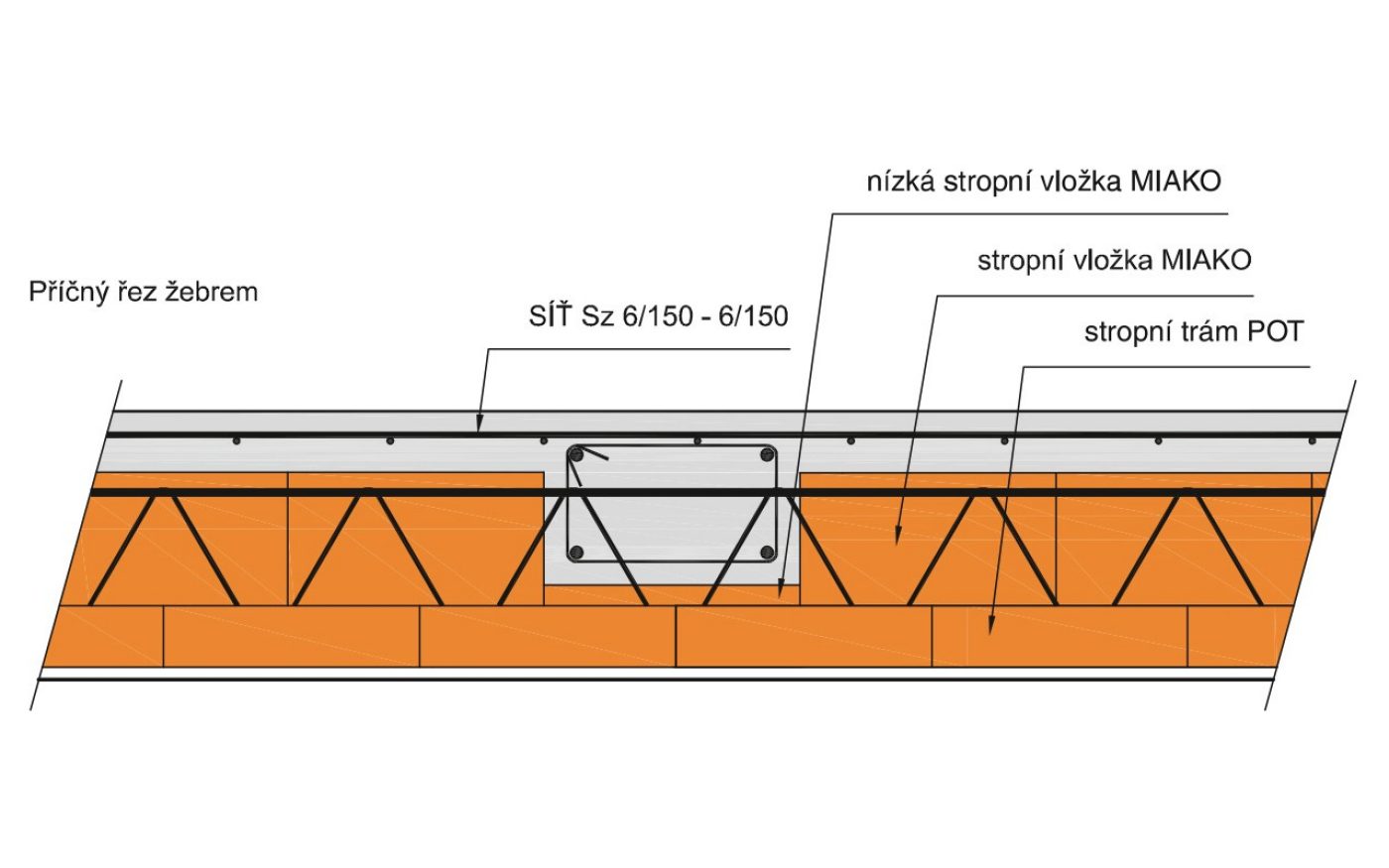

      Ztužující žebro - pro světlá rozpětí > 6,0 m, - pod hmotnou příčku

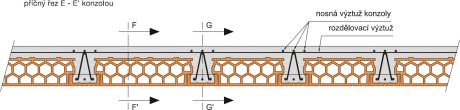

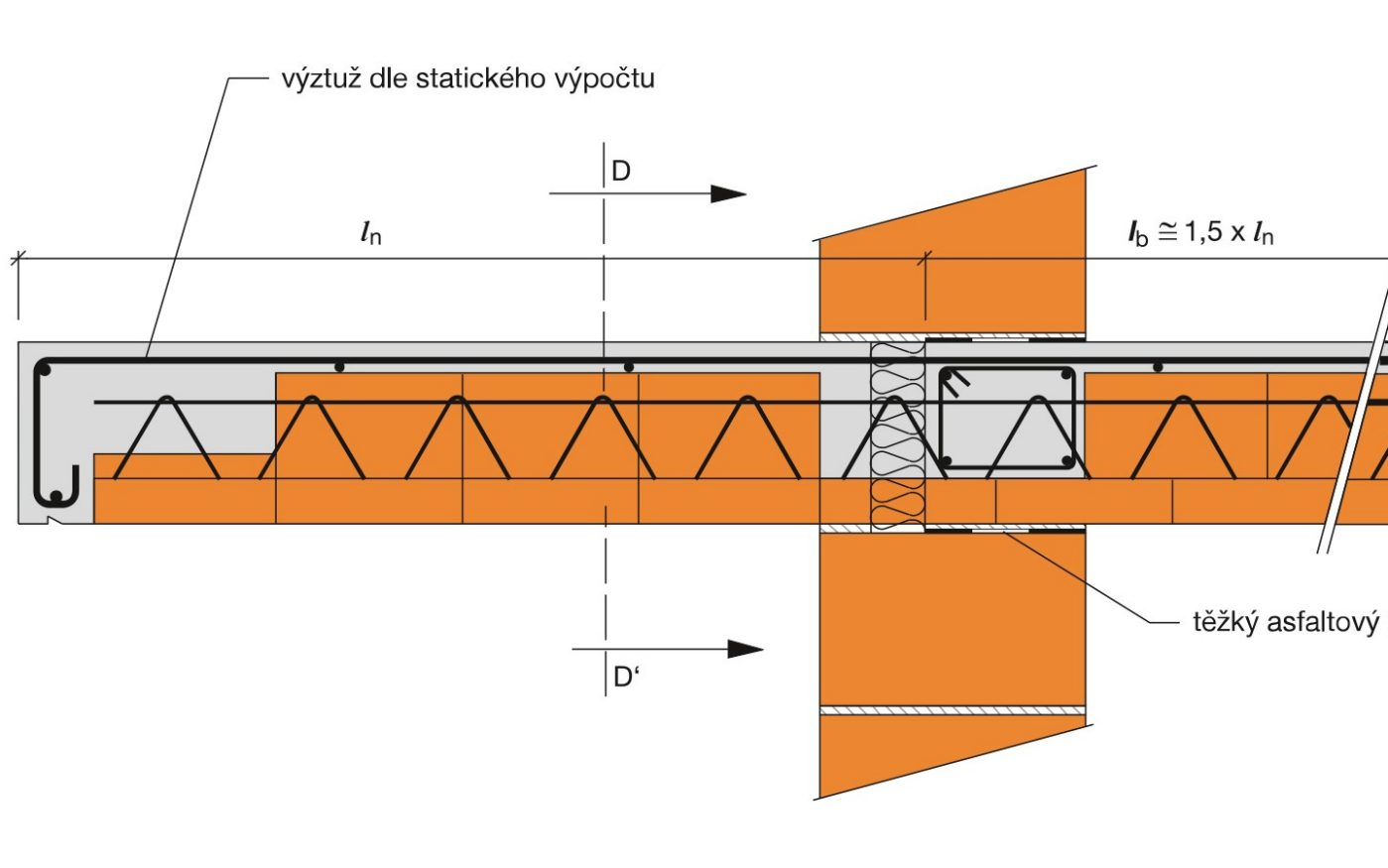

      Konzola balkónu konstantní tloušťky

      Konzola se změnou tloušťky

      Porotherm strop příklady použití
      Porotherm strop příklady použití
      Porotherm strop příklady použití

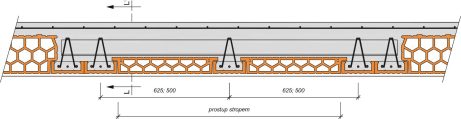

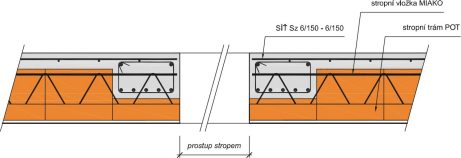

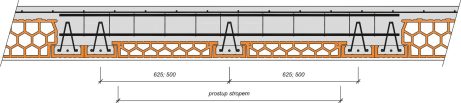

      Prostup stropem

      Porotherm strop příklady použití

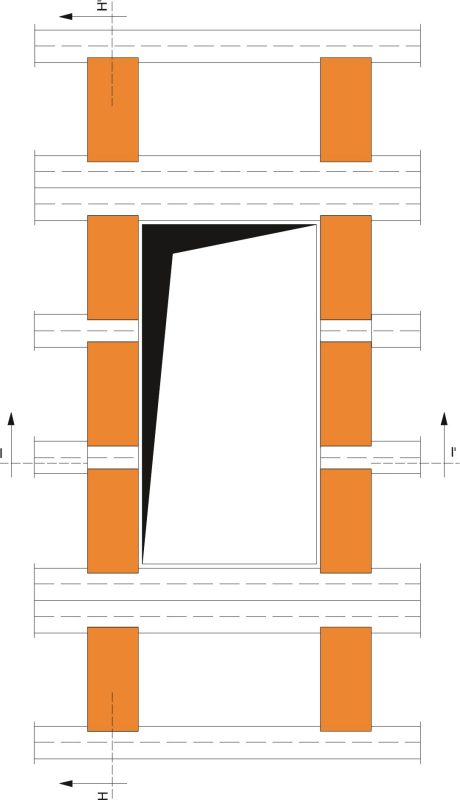

      1. půdorys
      Porotherm strop příklady použití
      2. řez H - H‘
      Porotherm strop příklady použití

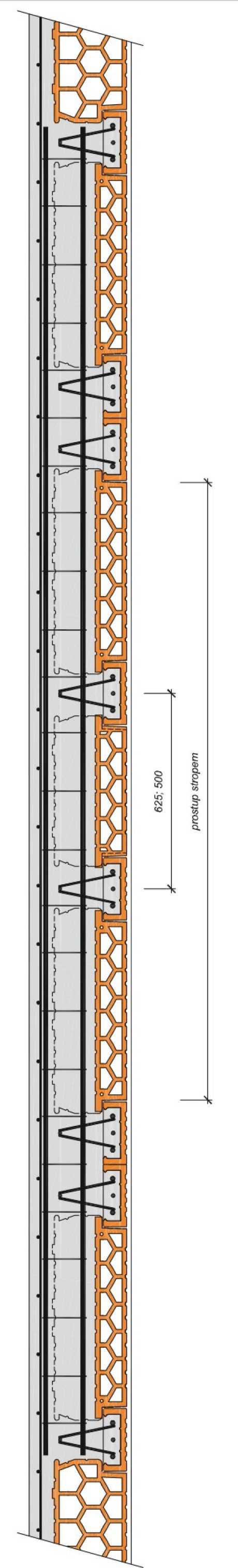

      3. řez I - I‘

      Komínová výměna

      Porotherm strop příklady použití

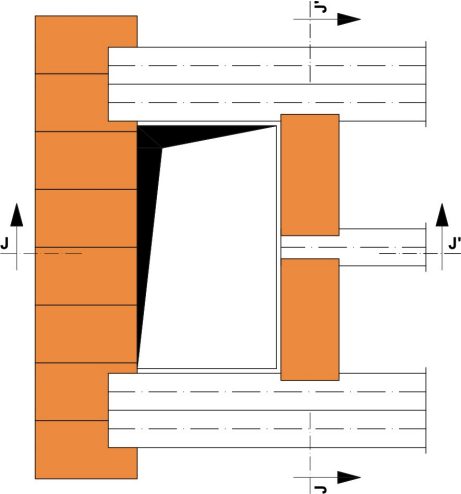

      1. půdorys
      Porotherm strop příklady použití
      2. Řez J - J‘ (vázaná výztuž)
      Porotherm strop příklady použití
      3. Řez K - K‘ (vázaná výztuž)
      Porotherm strop příklady použití
      4. Řez L - L‘ (alternativní řešení k vázané výztuži nahrazením válcovaným profilem)
      Porotherm strop příklady použití
      5. Řez K - K‘ (válcovaný profil
      Porotherm strop příklady použití
      Komínová výměna s válcovaným profilem L

      Uložení POT na válcovaný nosník

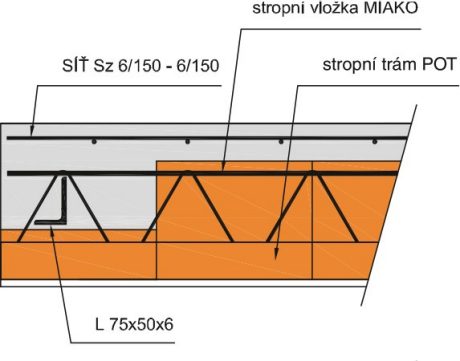

      Napojení kolmých trámů pomocí válcovaných profilů L

      Porotherm strop příklady použití

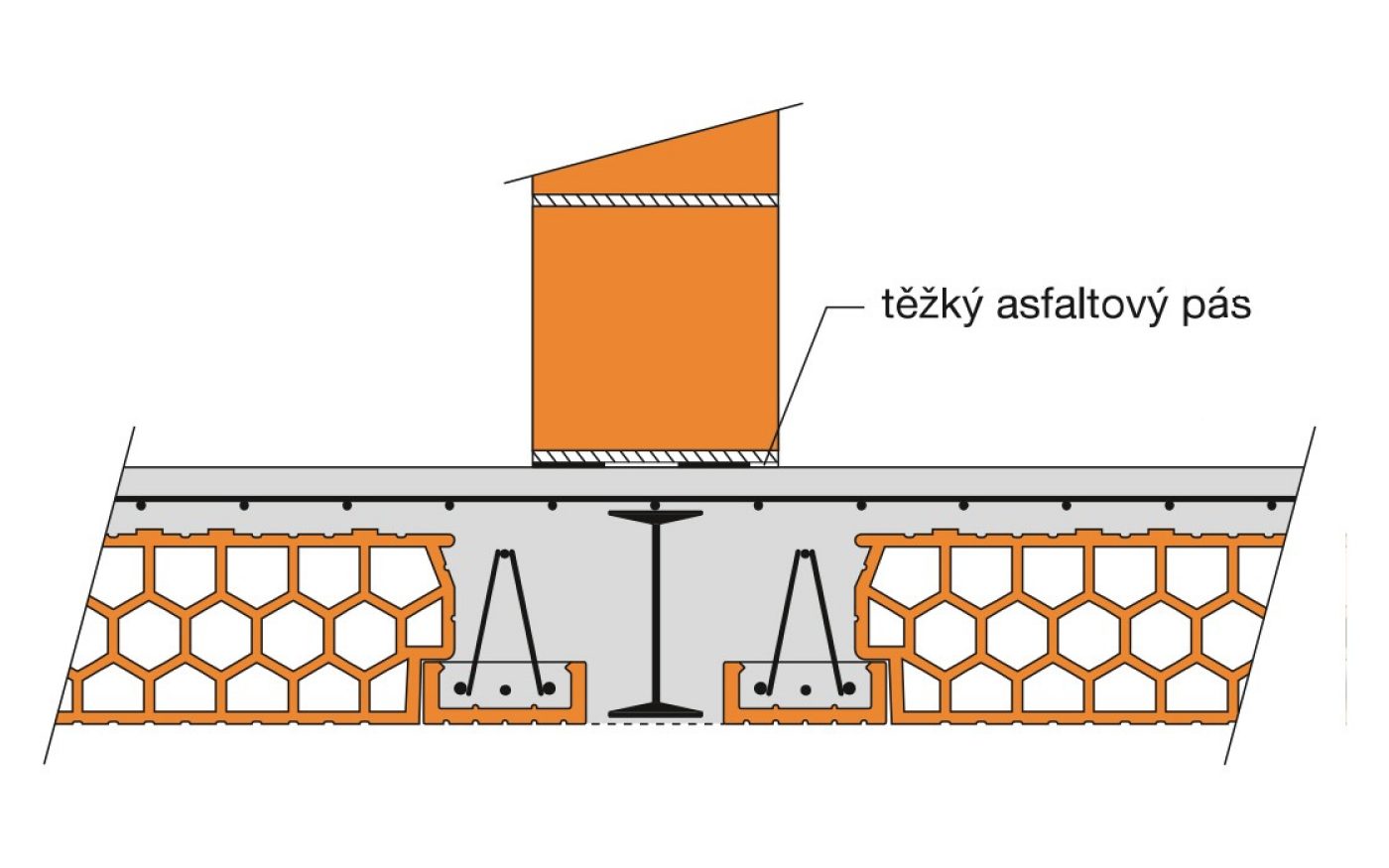

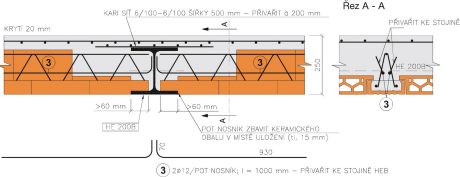

      skrytý průvlak HEB

      Napojení kolmých trámů pomocí válcovaných profilů L

      Porotherm strop příklady použití

      Uložení POT na železobetonový průvlak

      Porotherm strop příklady použití
      Porotherm strop příklady použití
