Koncové cihly v ostění a parapetu

Vnější jednovrstvé zdivo představuje jednoduché, systémové a velice funkční řešení pro konstrukci obvodového pláště budov. Pro jednoduché a systémové řešení je vyvinuta řada doplňkových cihel koncových, polovičních a rohových. Pomocí koncových cihel polovičních a celých se řeší správná vazba mezi jednotlivými vrstvami zdiva v rozích a koutech a také v parapetech a ostěních oken a dveří.

Koncové cihly systému Porotherm EKO+ Profi / Profi Dryfix mají na jednom boku drážku šířky 200 mm a hloubky 45 mm. Při vyzdívání ostění se poloviční a celé koncové cihly střídají nad sebou, aby vytvořily širokou a mělkou drážku po celé výšce otvoru. Tato drážka je nejlépe vyplněna pásem extrudovaného polystyrénu XPS o šířce 200 mm a tloušťce 40 mm, který je buď pouze zasunutý do drážky nebo přilepený na terče z omítkové stěrky. Koncové cihly lze také použít v parapetech oken. Jejich zubovitý bok je položen vedle sebe ve spáře svisle mezi cihlami a tato spára je naplněna stejným pojivem jako pro zdění. Na horní straně parapetu se opět vkládá stejný extrudovaný polystyrén do vodorovné drážky, stejně jako do bočních drážek.

Toto opatření v ostěních a parapetech zlepšuje ochranu obytných místností snižováním tepelných ztrát kolem oken a dveří. Zdivo systému T Profi / Profi Dryfix a TB Profi / Profi Dryfix u doplňkových cihel 1/2+1/2 a 1/2 neobsahuje kapsu pro vkládání izolantu. Toto zdivo splňuje požadavky týkající se tepelných ztrát a není nutné tato místa izolovat pomocí tepelného izolantu.

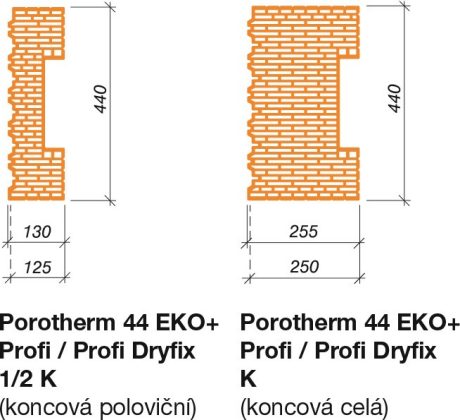

Ukázky použití koncových cihel

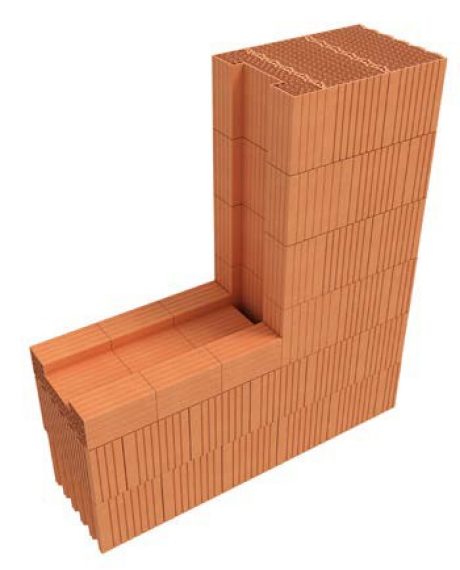

Osazení okna do zdiva Porotherm 44 EKO+ Profi

Osazení okna do zdiva Porotherm 44 EKO+ Profi

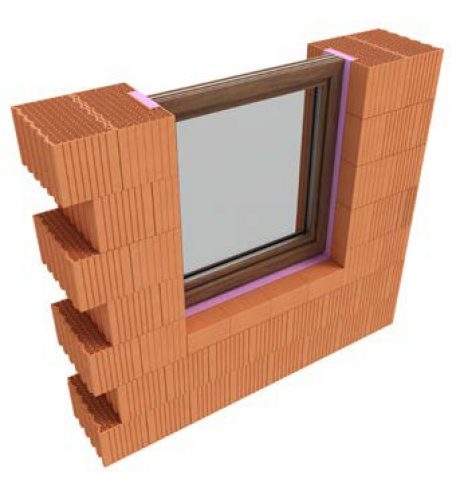

Vazba zdiva v ostění a parapetu Porotherm 44 EKO+ Profi

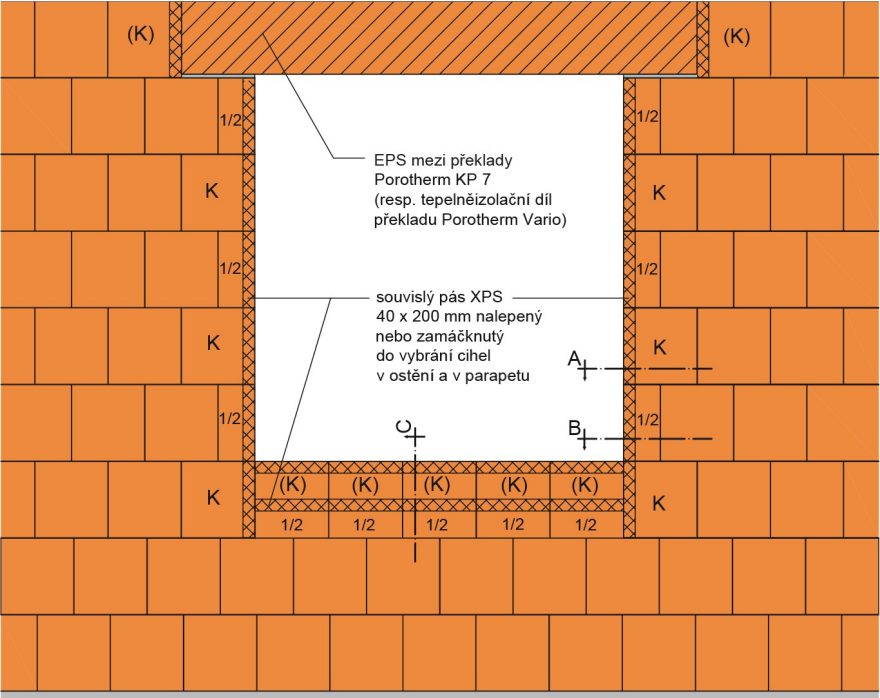

Schéma použití doplňkových cihel u otvoru
Schéma použití doplňkových cihel u otvoru

Schéma použití doplňkových cihel v otvoru

Legenda:

  • K - Porotherm 44 EKO+ Profi / Profi Dryfix K
  • 1/2 - Porotherm 44 EKO+ Profi / Profi Dryfix 1/2 K
  • (K) - Porotherm 44 EKO+ Profi / Profi Dryfix K - alter. použití místo 1/2 K





Detail parapetu (řez C) s použitím koncové cihly Porotherm 44 EKO+ Profi K
Detail parapetu (řez C) s použitím koncové cihly Porotherm 44 EKO+ Profi K

Detail parapetu (řez C) s použitím koncové cihly Porotherm 44 EKO+ Profi K a umístění okna v případě použití překladu Porotherm Vario UNI



Detail parapetu (řez C) s použitím poloviční koncové cihly Porotherm 44 EKO+ Profi 1/2 K
Detail parapetu (řez C) s použitím poloviční koncové cihly Porotherm 44 EKO+ Profi 1/2 K

Detail parapetu (řez C) s použitím poloviční koncové cihly Porotherm 44 EKO+ Profi 1/2 K a umístění okna v případě použití překladu Porotherm KP Vario UNI

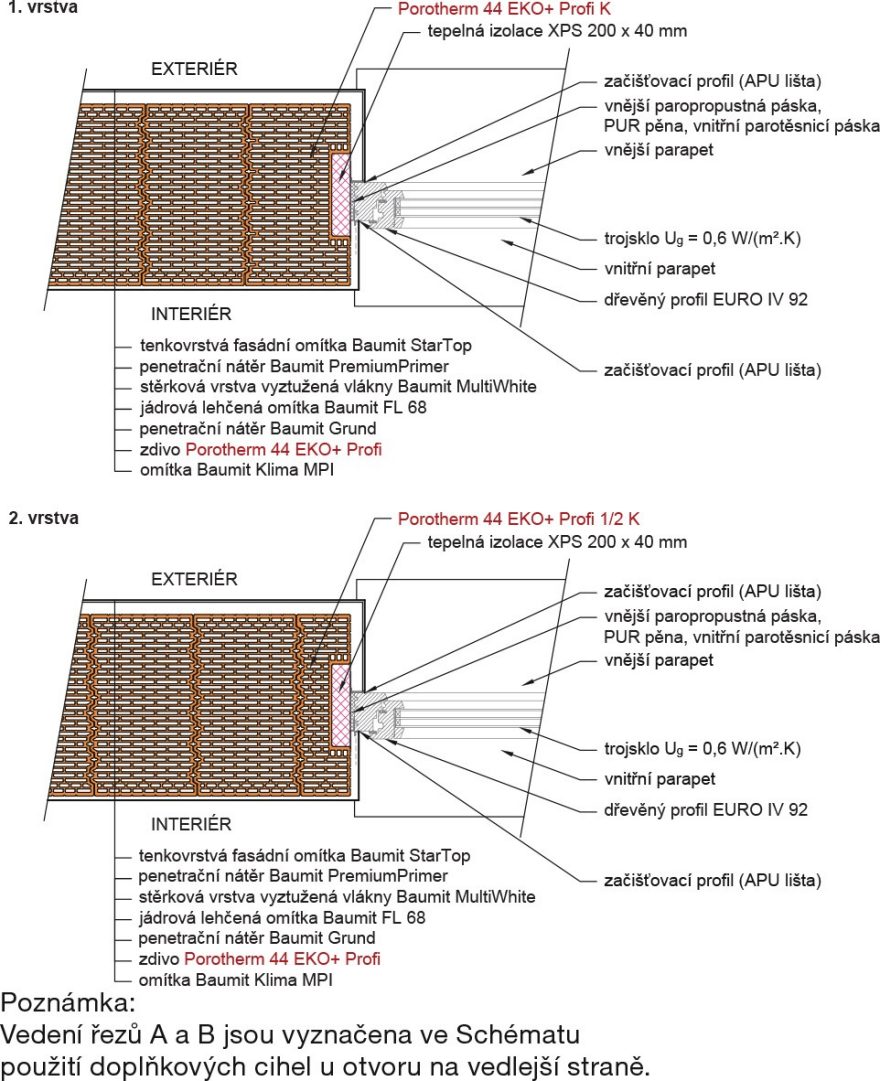

Detaily ostění (řezy A a B) s použitím koncových cihel Porotherm 44 EKO+ Profi (1/2) K
Detaily ostění (řezy A a B) s použitím koncových cihel Porotherm 44 EKO+ Profi (1/2) K

Detaily ostění (řezy A a B) s použitím koncových cihel Porotherm 44 EKO+ Profi (1/2) K a umístění okna v případě použití překladu Porotherm KP Vario UNI

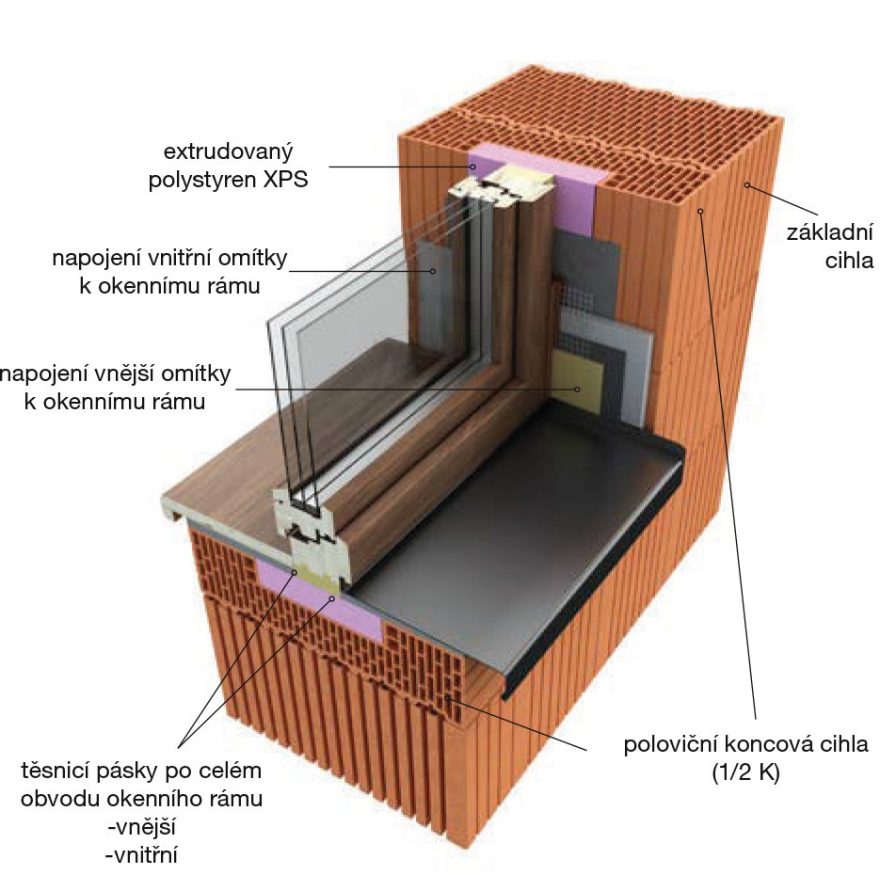

Detail použití připojovacích profilů u systému Porotherm - napojení vnější a vnitřní omítky k okennímu rámu
Detail použití připojovacích profilů u systému Porotherm - napojení vnější a vnitřní omítky k okennímu rámu

Detail použití připojovacích profilů u systému Porotherm - napojení vnější a vnitřní omítky k okennímu rámu

Zdění ostění a parapetu je potřebné provádět s dostatečnou přesností, aby drážky v cihlách nad  sebou, resp. vedle sebe, navazovaly a bylo možné do nich zapravit pruh extrudovaného polystyrénu.  Pokud se koncové cihly použijí i v parapetu, je nutné XPS vlepit do drážek v obou ostěních ještě  před vyzděním poslední vrstvy parapetu z polovičních nebo celých koncových cihel.

Rámy výplní otvorů se uchycují dvěma způsoby:

  1. Do cihelné části ostění pomocí příchytek z pozinkovaného plechu upevněných na rám. Výhodou je  přichytávání bez poškození okenního rámu. Ideální pro kotvení do keramického bloku Porotherm EKO+  Profi.
  2. Šrouby do hmoždinek či tzv. turbošrouby skrze rám a extrudovaný polystyrén až do cihly. Uchycení  turbošrouby však omezuje dilatační pohyb rámu při tepelném namáhání. Výhodou je rychlá montáž s větší tuhostí při kotvení rámu a jednoduché provedení  těsnících pásek okna. Ideální pro kotvení do keramického plněného bloku Porotherm T(TB) Profi.

Zároveň se v obou případech provádí po celém obvodu rámu jeho připojení k ostění, parapetu a  nadpraží systémem těsnicích pásek. Pásky je nutné vždy lepit na srovnaný a penetrovaný podklad. Z  exteriéru pomocí paropropustné pásky, z interiéru pomocí parotěsné pásky. Doizolování rámu ve  středové části se provede pomocí montážní PUR pěny. Variantním řešením je impregnovaná komprimační  těsnicí páska, která umožňuje utěsnění připojovací spáry pouze jedním produktem, přičemž plní  všechny tři požado- vané funkce najednou (navíc odpadá aplikace PUR pěny) – je parotěsná proti  pronikání vodních par z interiéru, tepelně izoluje a je vodotěsná proti dešti. Pro „čisté“  provedení detailu v napojení omítky na rám okna, příp. na vodicí lišty rolety, doporučujeme použít  připojovací profily pro vnitřní a vnější omítku nebo začišťovací lišty, které vytvoří dokonalou  hranu pružného styku omítky s rámem okna bez jeho znečištění a bez trhlin.

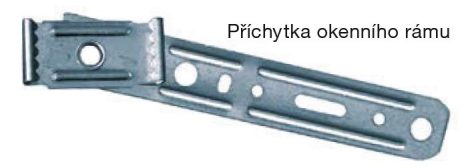

Příchytka okenního rámu

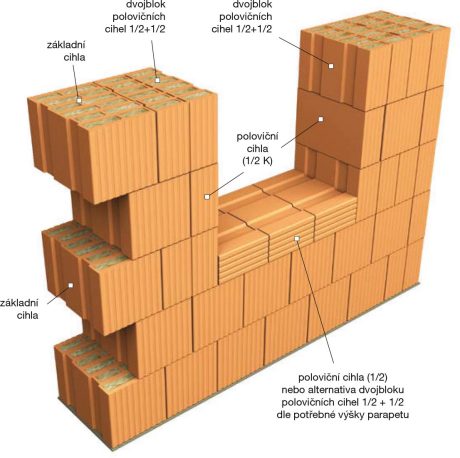

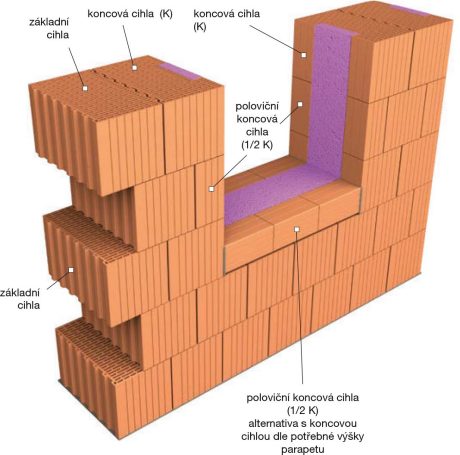

Detail ostění a parapetu otvoru z broušených cihel Porotherm EKO+ Profi s použitím doplňkových koncových cihel K a 1/2 K

Detail ostění a parapetu otvoru z broušených cihel plněných minerální vatou Porotherm T Profi s použitím polovičních cihel a jejich dvojbloku 1/2+1/2

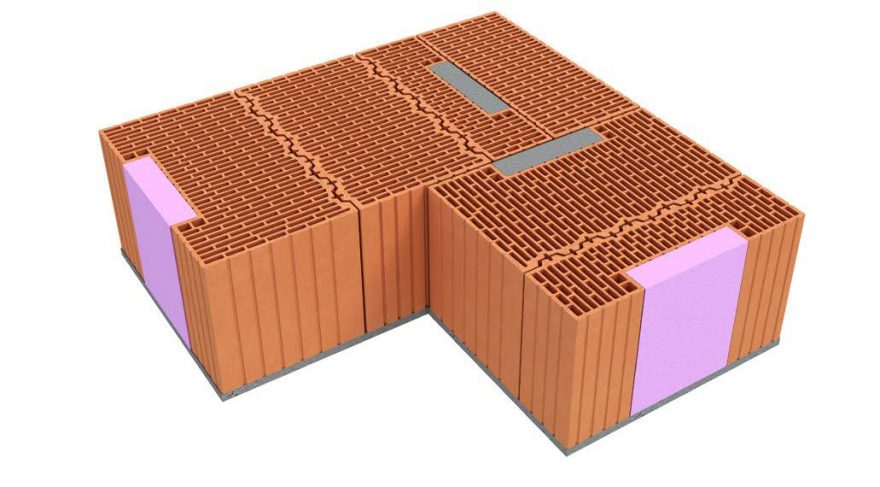

Řešení vazby rohu broušených cihel Porotherm 44 EKO+ Profi s použitím doplňkových cihel
Řešení vazby rohu broušených cihel Porotherm 44 EKO+ Profi s použitím doplňkových cihel

Celé a poloviční koncové cihly se uplatňují i při vyzdívání rohů a koutů vnějších stěn. Při zdění na maltu pro tenké spáry Porotherm Profi nebo na zdicí pěnu Porotherm Dryfix je vhodné z tepelnětechnického hlediska a proudění vzduchu kapsy vyplnit tepelněizolační maltou Porotherm Profi Thermo-UNI nebo jiným vhodným způsobem. Vhodné je použití celé koncové cihly v kolmém napojení na hladký bok – lícovou plochu cihel dobíhajících do rohu/koutu a vyplnění kapsy maltou Porotherm Profi Thermo-UNI - viz obr. rohu na této straně. Toto řešení odstraňuje na stavbě mnohdy „průhlednou“ svislou spáru, která se navíc na jednom líci zdiva rozevírala díky nesymetrickému zazubení základního tvaru cihel.

Řešení vazby rohu broušených cihel Porotherm 44 EKO+ Profi s použitím doplňkových cihel

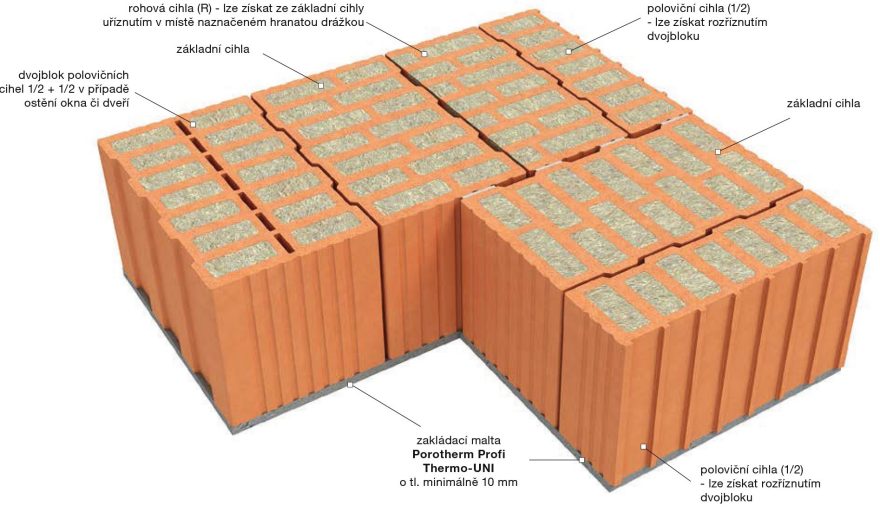

Řešení vazby rohu broušených cihel Porotherm 44 T Profi s použitím doplňkových cihel
Řešení vazby rohu broušených cihel Porotherm 44 T Profi s použitím doplňkových cihel

Dvojbloky polovičních cihel a poloviční cihly se uplatňují při vyzdívání rohů a koutů vnějších stěn, ostění a parapetů. Dvojbloky se umisťují do ostění oken a dveří z důvodu kotvení výplně.

Řešení vazby rohu broušených cihel Porotherm 44 T Profi s použitím doplňkových cihel

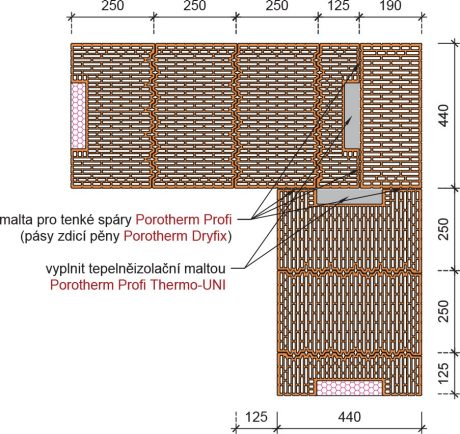

Vazba rohu, koutu a ostění cihel Porotherm 44 EKO+ Profi / Profi Dryfix

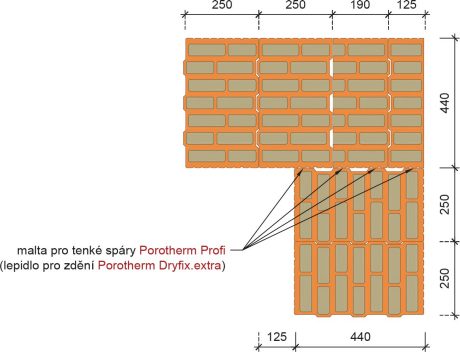

Vazba rohu, koutu a ostění cihel Porotherm 44 T Profi / Profi Dryfix

Řešení styčných spár

Video komentář: Stavební konstrukce v souvislostech, Wienerberger fórum 2022 II

Pro správné fungování zdiva i s ohledem na budovy s téměř nulovou spotřebou energie po 1. 1. 2022 a správnost provedení konstrukce je velmi zásadní, aby bylo správně provedeno, správně navrženo a aby byly správně řešeny veškeré detaily. Pokud nelze použít doplňkové cihly, nebo musíme dělit cihelné bloky, vznikají nám spáry, které musíme řešit. Těmto mezerám se říká styčné spáry. Styčná spára je spára mezi cihelnými bloky. Důležité je správné provedení a vyplnění těchto spár. Spáry širší než 5 mm je vždy vhodné vyplňovat ihned jak vzniknou. V již hotovém zdivu se spáry ošetřují špatně. Styčnou spáru je vždy nutné vyplnit zcela, bez dutin a vhodným materiálem. Nestačí spáru pouze zamaltovat z líců zdiva, ale i uprostřed. Styčná spára širší více než 5 mm může způsobit lokální poruchu v podkladu omítkového systému, a proto je vhodné těmto spárám věnovat zvýšenou pozornost.

Typ spáry

Klasická od 0 do 5 mm

od 0 mm do 50 mm (ošetřovaná ihned)

od 5 mm do 30 mm (zazděna)

Širší než 50 mm

Ošetření

Není nutné jakkoliv ošetřovat a nemá vliv na výsledné vlastnosti zdiva.

Vyplnění zcela tepelně izolační maltou Porotherm Profi Thermo-UNI.

Celou spáru vyplnit expanzní PU pěnou. Po jejím vytvrzení přebytečnou pěnu oříznout a spáru proškrábnout na úroveň prvního cihelného pera. Pokud se jedná o přířez, kde není cihelné pero, odstranit pěnu do min. hloubky 30 mm. Proškrábnutou spáru vyplnit z líců zdiva tepelněizolační maltou Porotherm Profi Thermo-UNI.

Pro vyplnění použít cihelný přířez. Nelze jej vyplnit tepelněizolační maltou

nebo PU pěnou.

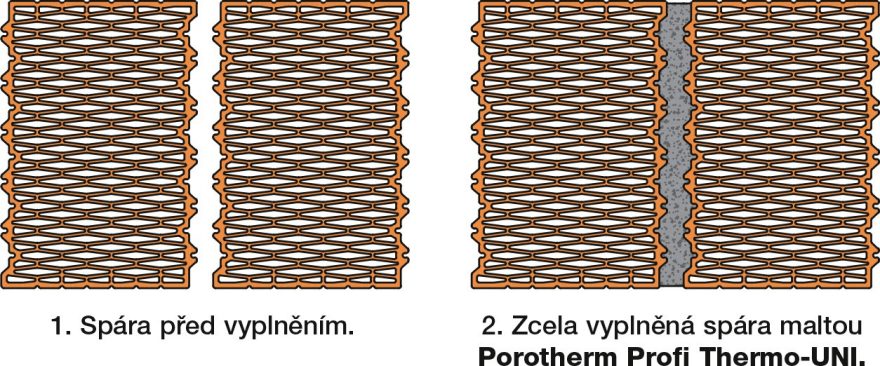

Vyplňování styčné spáry od 5 mm do 50 mm ošetřované ihned
Vyplňování styčné spáry od 5 mm do 50 mm ošetřované ihned:

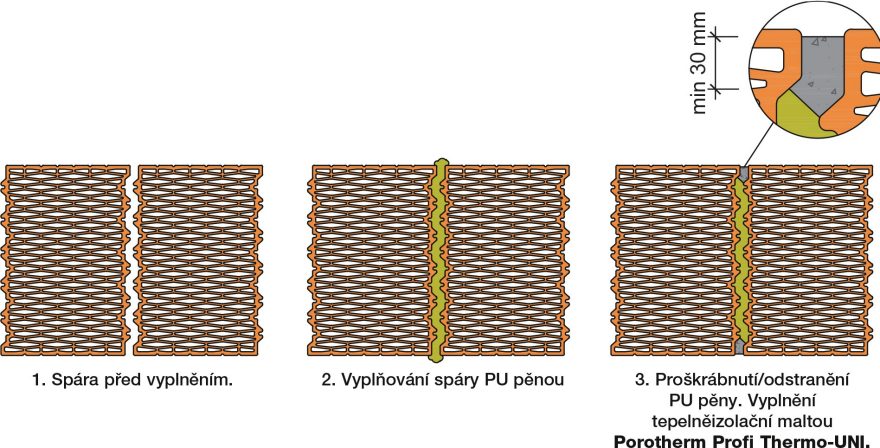

Vyplňování styčné spáry od 5 mm do 30 mm ošetřovné po zazdění

Vyplňování styčné spáry od 5 mm do 30 mm ošetřované po zazdění
Vyplňování styčné spáry od 5 mm do 30 mm ošetřované po zazdění

Vyplňování styčné spáry od 5 mm do 30 mm ošetřovné po zazdění
