Vnější stěny musí plnit ochrannou funkci proti hluku šířícímu se z vnějšího prostředí do prostorů uvnitř budovy. Požadavky na zvukovou izolaci obvodových plášťů budov stanovuje ČSN 73 0532 v závislosti na úrovni vnějšího hluku.
Zvoleno
Ochrana proti hluku

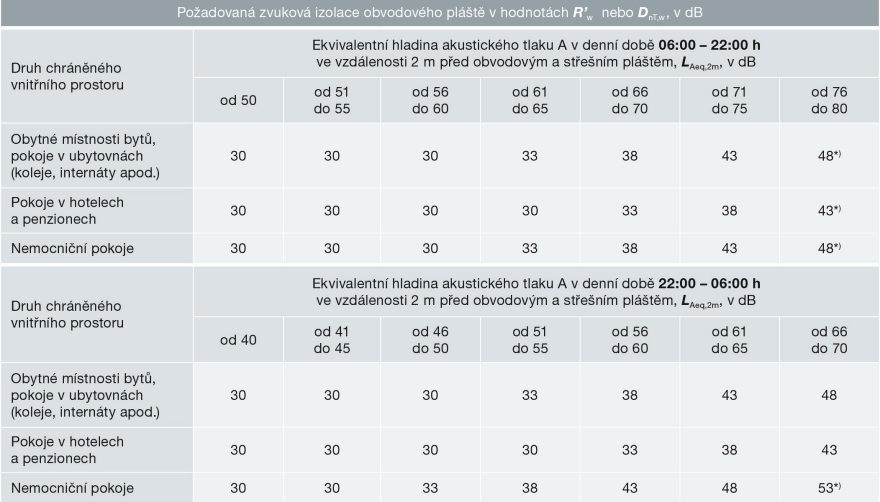

Tabulka 1.2.1 - Minimální požadavky na zvukovou izolaci obvodových plášťů budov podle článku 6 v ČSN 73 0532:2020
*) Vysoké hodnoty požadavků jsou obtížné dosažitelné a v nové výstavbě by se již uvedené hlukové situace neměly vyskytovat.

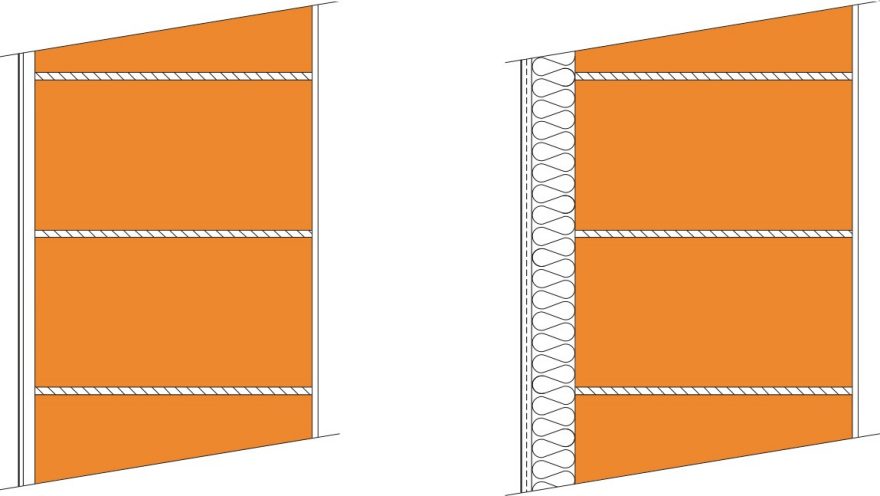

Vliv zateplení na akustické vlastnosti
Akustické vlastnosti oboustranně omítnutného zdiva vždy naleznete u příslušného typu cihly. V případě zateplení je nutné přistoupit k podrobnému akustickému návrhu požadované skladby pro stanovení akustického útlumu konstrukce.
Plné vnější stěny (bez vlivu oken a dveří) z cihel Porotherm vykazuji velmi dobrou neprůzvučnost.

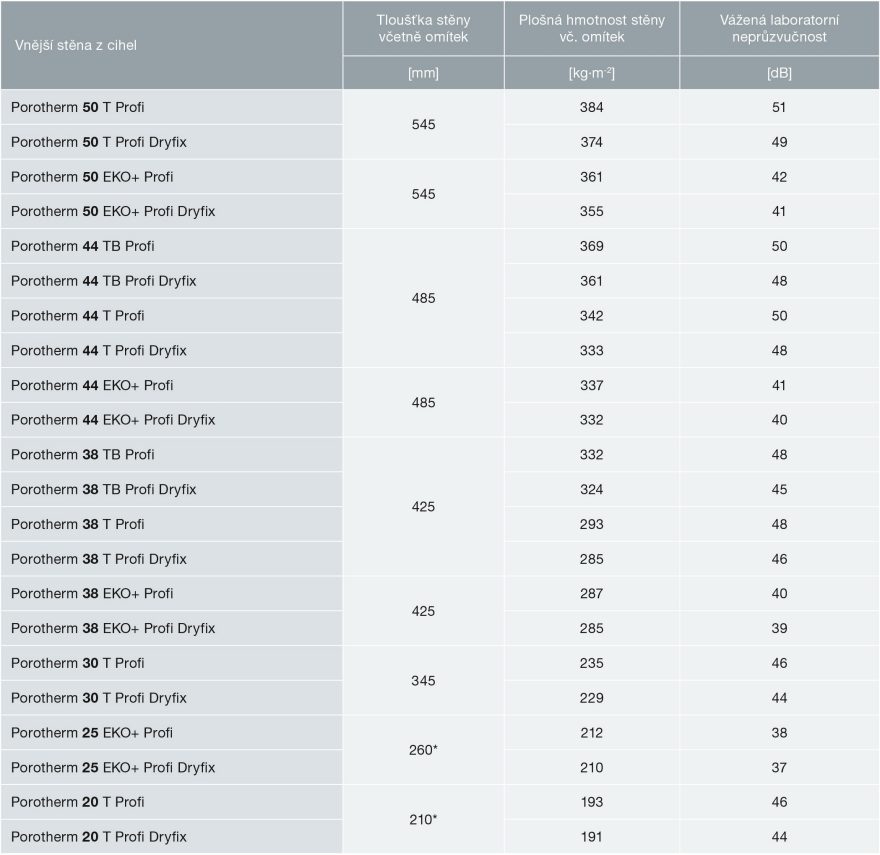

Tabulka 1.2.2 - Laboratorní hodnoty vážené neprůzvučnosti Rw omítnutých vnějších stěn z cihel Porotherm
Legenda:
- malta pro tenké spáry Porotherm Profi - 1500kg/m3
- lehká malta pro vnější omítku - 430 kg/m3 (tl. 30 nebo 40 mm)
- vnitřní sádrová omítka - 870 kg/m3 (tl. 10 mm)
- omítka vápencocementová oboustranná tl. 15 mm

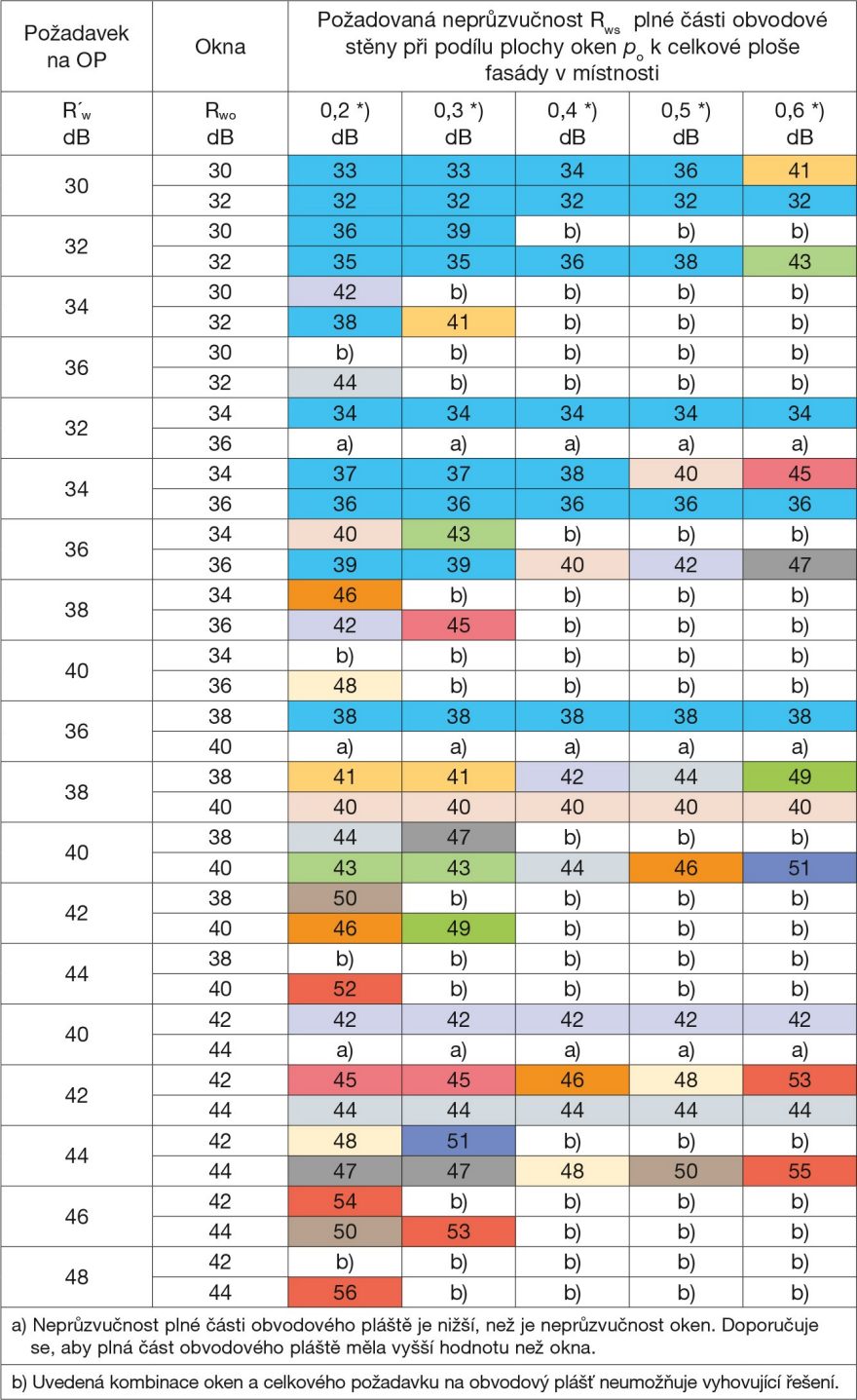

Tabulka 1.2.3 - Stanovení minimální neprůzvučnosti plné části obvodového pláště podle přílohy D.4 v ČSN 73 0532:2020

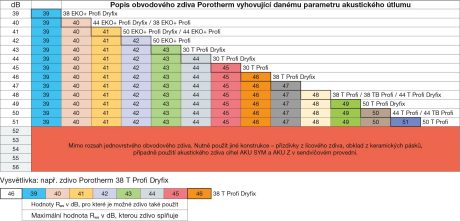

Na základě této tabulky lze navrhnout použití vhodného obvodového zdiva Porotherm.
Příklad: Navrhněte obvodovou konstrukci akusticky chráněného prostoru rodinného domu (např. ložnice), kterou tvoří 30 % vnitřní plochy obvodového zdiva výplně - okna s parametrem Rwo = 38 dB. V místě posuzovaného zdiva je akustický tlak nejvyšší v denních hodinách od 6:00 do 22:00 ve výši 66 až 70 dB (ve vzdálenosti 2 m od fasády). Jakou hodnotu dB musí splňovat plná část obvodové konstrukce a které zdivo je pro tento účel použitelné při požadavku R'w = 38 dB?
Řešení: V prvním sloupečku "Požadavek na OP" tabulky si najdeme požadavek na Rwo. Dále si najdeme požadované % plochy výplní (0,3 - čtvrtý sloupeček) a v dalším sloupečku vedle odečteme hodnotu Rw plné části zdiva, která splní požadované R'w pro obvodovou konstrukci zdiva, tedy Rw = 41 dB.
V tomto případě je vhodné navrhnout alespoň zdivo Porotherm 44 EKO+ Profi nebo Porotherm 50 EKO+ Profi Dryfix případně s lepšími parametry vzduchové neprůzvučnosti.
Vysvětlivky: OP = Obvodový plášť
*) Uvedená hodnota je poměr plochy po a vážené neprůzvučnosti Rwo
Statické vlastnosti
V následujících tabulkách jsou souhrnně uvedeny hodnoty všech statických veličin pro vnější stěny z broušených cihel Porotherm Profi - v tabulce 1.3.1 vyzděných na zdicí pěnu Porotherm Dryfix nebo na lepidlo pro zdění Porotherm Dryfix.extra (pouze cihly Porotherm T Profi Dryfix a TB Profi Dryfix) a v tabulce 1.3.2 vyzděných na maltu pro tenké spáry Porotherm Profi M10.
Statické hodnoty zdiva z cihel plněných vatou Porotherm T (TB) Profi a Porotherm T (TB) Profi Dryfix a zdiva vyzdívaného na pěnu Porotherm Dryfix byly získány ze zkoušek, hodnoty pro zdivo vyzdívané na maltu pro tenké spáry Porotherm Profi byly stanoveny podle ČSN EN 1996-1-1+A1.
- fk - charakteristická hodnota pevnosti zdiva v tlaku
- KE - součinitel pro výpočet krátkodobého sečnového modulu pružnosti E zdiva
- fxk1 - charakteristická hodnota pevnosti zdiva v tahu za ohybu pro rovinu porušení rovnoběžnou s ložnými spárami
- fxk2 - charakteristická hodnota pevnosti zdiva v tahu za ohybu pro rovinu porušení kolmou na ložné spáry
- fvk0 - charakteristická hodnota počáteční pevnosti zdiva ve smyku při nulovém napětí v tlaku

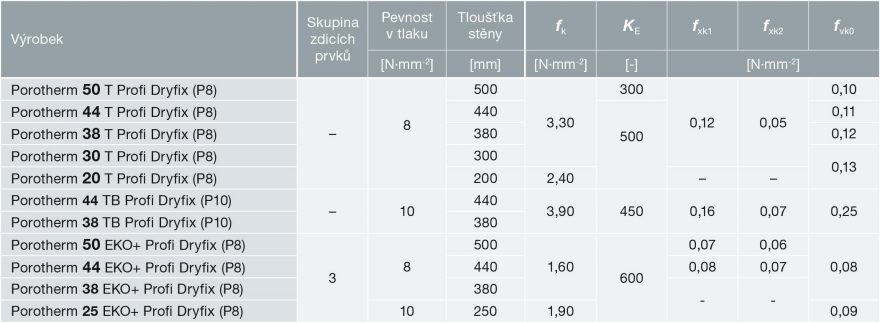

Tabulka 1.3.1 - Statické údaje pro stěny vyzděné na lepidlo pro zdění Porotherm Dryfix.extra (cihly Porotherm T Profi Dryfix a Porotherm TB Profi Dryfix) a na zdicí pěnu Porotherm Dryfix (cihly Porotherm EKO+ Profi Dryfix)

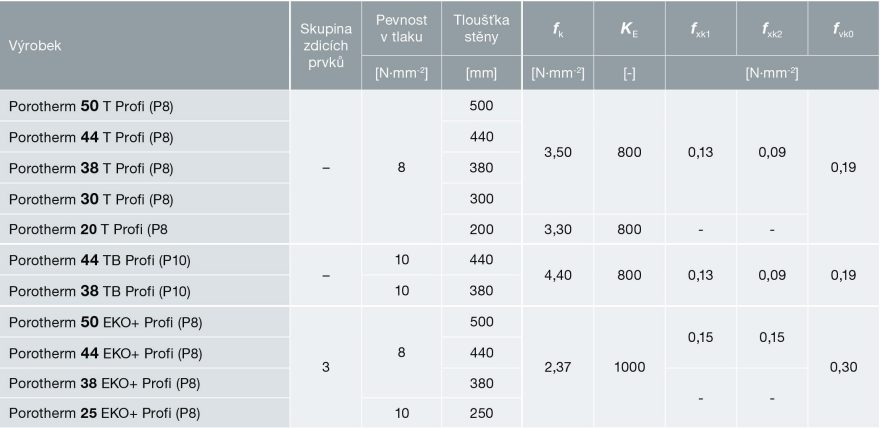

Tabulka 1.3.2 - Statické údaje pro stěny vyzděné na maltu pro tenké spáry Porotherm Profi
- Pro podrobnější informace společnost Wienerberger s.r.o. vydala další tiskoviny
Tiskoviny můžete stáhnout z partnerské WIP zóny
