Požární odolnost

Tabulka 1.4.1 uvádí požární hodnoty omítnutých i neomítnutých vnějších nosných a nenosných stěn. V obou případech stěny splňují kritéria E-celistvost a I-izolace, přičemž nosné stěny navíc splňují kritérium R-nosnost. Na požární stěny je navíc kladeno kritérium M-mechanická odolnost (odolnost proti rázu „při požáru padající konstrukcí“). Všechny stěny jsou hodnoceny jako DP1, tzn. konstrukční části stěn nezvyšují v požadované době požární odolnosti intenzitu požáru a podstatné složky stěn sestávají z výrobků třídy reakce na oheň A1.

Požární odolnost vnějších stěn z cihel Porotherm
Tabulka 1.4.1

Požární odolnost vnějších stěn z cihel Porotherm podle ČSN EN 1996-1-2 ed. 2 a dle klasifikace požární odolnosti na základě zkoušek

Poznámky*) V Evropě nebyl pro danou kombinaci zdiva, pojiva, omítek a účel použití proveden dostatečný počet zkoušek, proto EN 1996-1-2 neuvádí žádnou tabulkovou hodnotu. Hodnoty požárních odolností zdiv vyzděných na zdicí pěnu Porotherm Dryfix, lepidlo pro zdění Porotherm Dryfix extra a zdiv provedených z cihel plněných minerální vatou (Porotherm T Profi a TB Profi) byly stanoveny na základě provedených zkoušek a z nich vycházejících klasifikací požární odolnosti





Detaily kotvení vnějších stěn

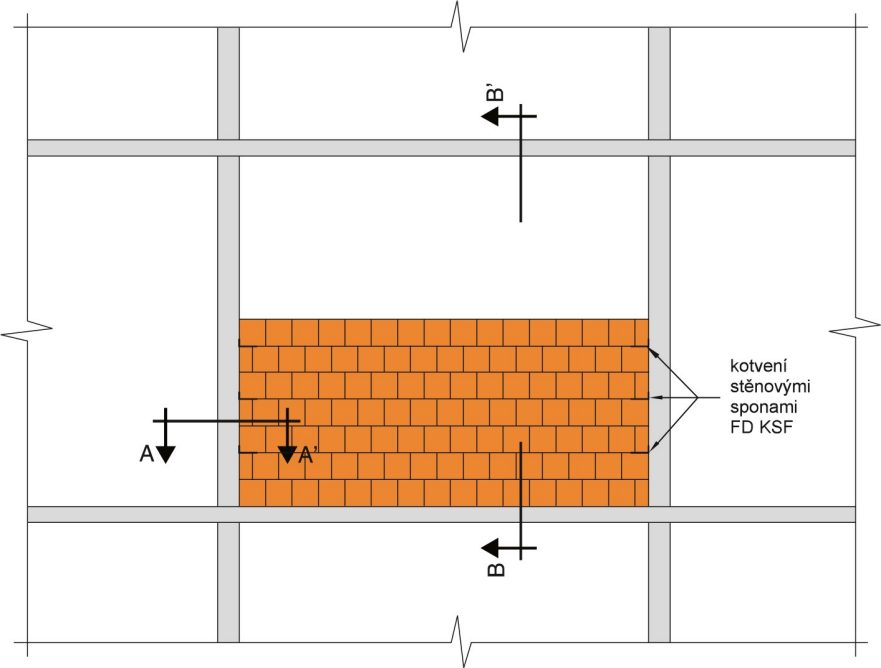

Schéma vyzdívané nosné železobetonové konstrukce
Schéma

Schéma vyzdívané nosné železobetonové konstrukce - pohled zvenku

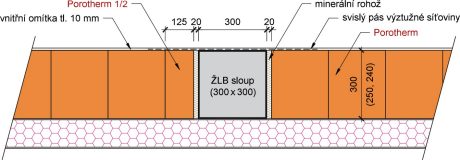

Lichá vrstva

Sudá vrstva

Sudá vrstva

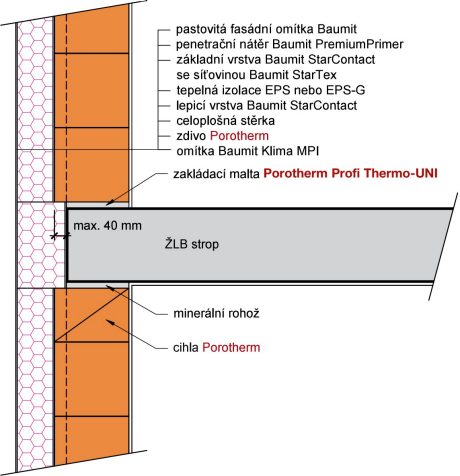

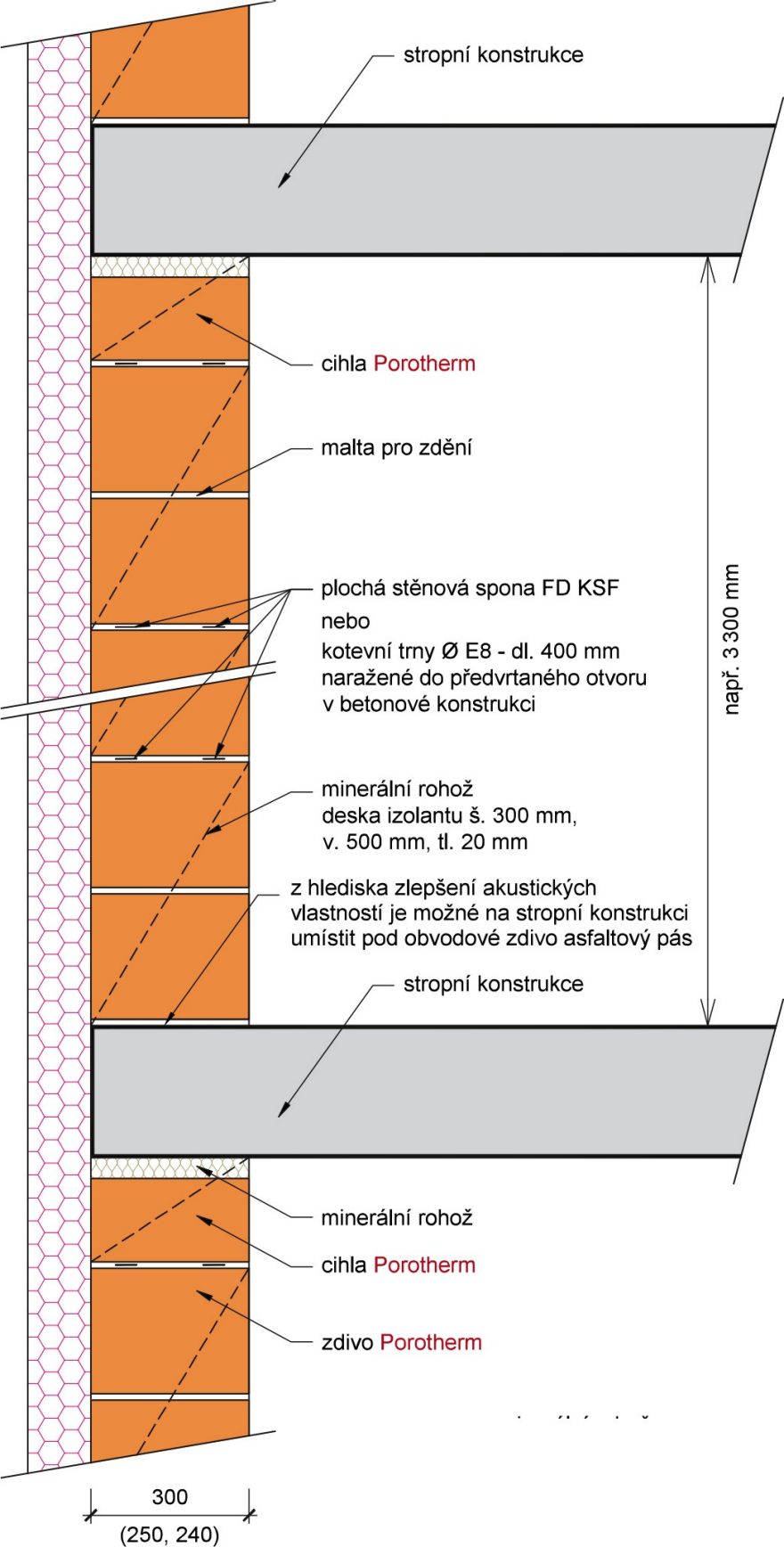

Svislý řez - rozmístění kotevních prvků
Svislý řez B-B’

Svislý řez B-B’

– rozmístění kotevních prvků

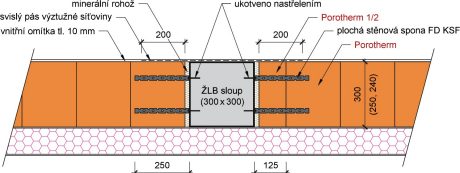

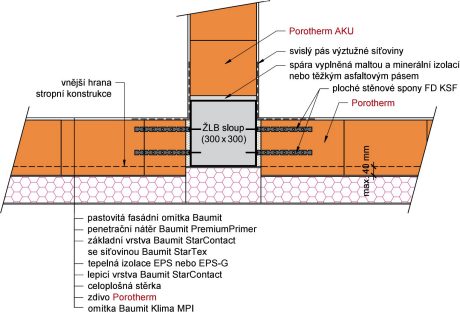

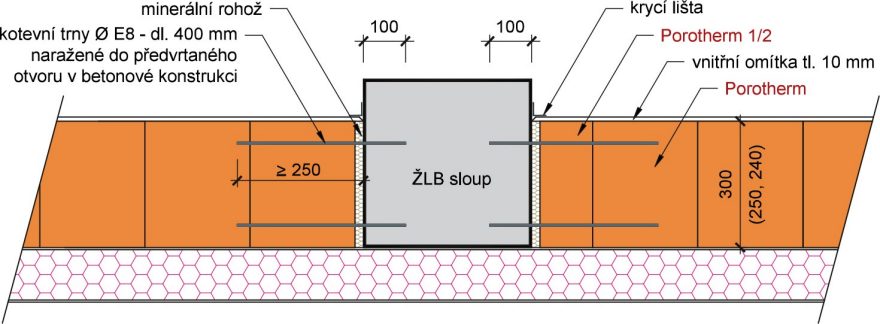

Vodorovný řez A-A’ - sudá vrstva
Vodorovný řez A-A’ - sudá vrstva

Vodorovný řez A-A’

– kotvení pomocí kotevních trnů, napojení vnitřní omítky na sloup

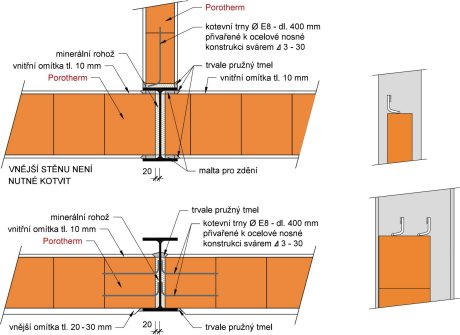

Kotvení vezděné stěny k ocelové nosné konstrukci

Kotvení vezděné stěny k ocelové nosné konstrukci

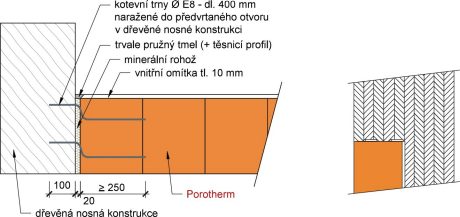

Kotvení vezděné stěny k dřevěné nosné konstrukci

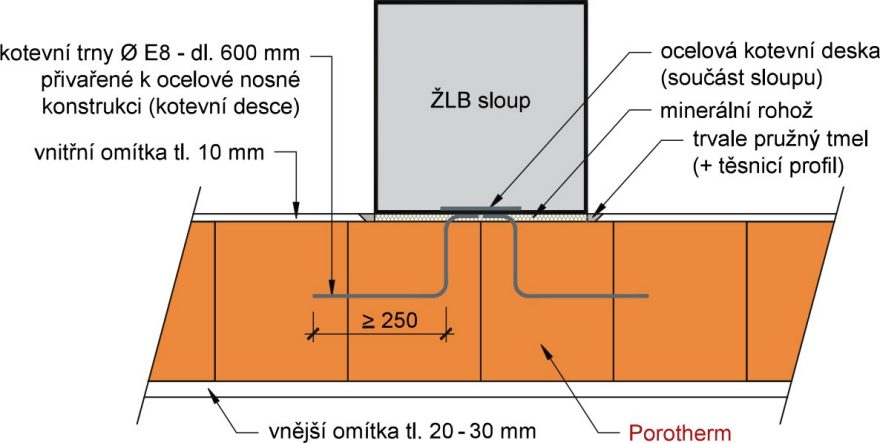

Kotvení spojitě probíhající stěny k železobetonové nebo ocelové nosné konstrukci
Kotvení spojitě probíhající stěny k železobetonové nebo ocelové nosné konstrukci

Kotvení spojitě probíhající stěny k železobetonové nebo ocelové nosné konstrukci

Platí i pro nosnou ocelovou konstrukci

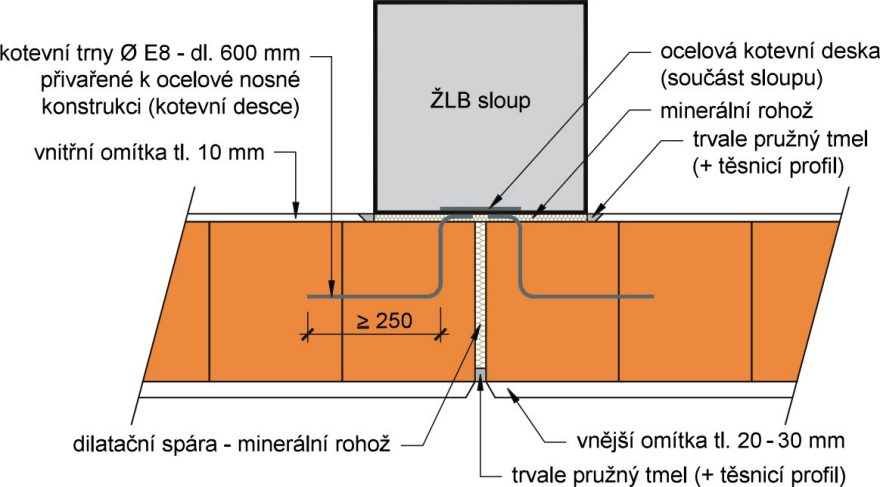

Kotvení stěny k železobetonové nebo ocelové nosné konstrukci v místě dilatační spáry
Kotvení stěny k železobetonové nebo ocelové nosné konstrukci v místě dilatační spáry

Kotvení stěny k železobetonové nebo ocelové nosné konstrukci v místě dilitační spáry

Platí i pro nosnou ocelovou konstrukci

Poznámky

  • Kotvení stěny k nosné konstrukci pomocí kotevních trnů ∅E8 se provádí v každé třetí ložné spáře.
  • Použit minerální rohož o min. objemové hmotnosti 50 kg/m3, nebo alternativně PU pěnu (s ohledem na požární bezpočnost spar).
  • Pro podrobnější informace společnost Wienerberger s.r.o. vydala další tiskoviny
